AFC-B-BAF - Sans caoutchouc - monopolaire
AFC-B-BAF - Sans caoutchouc - monopolaire

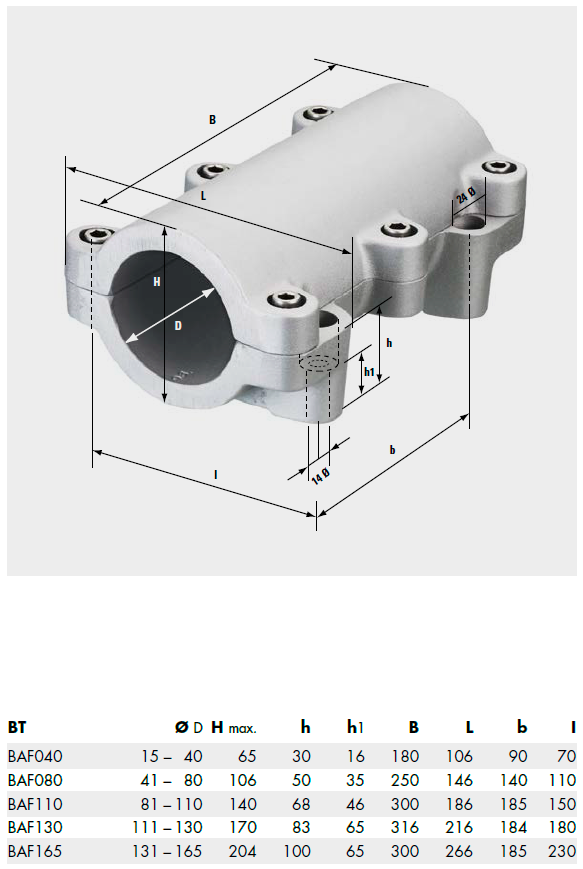

Bride d'amarrage en aluminium sans caoutchouc pour câble monopolaire
Lire plusAFC-B-BAF/040/20-22
Réf. Nexans 10221412
- Conditionnement: Unité
- Diamètre du câble, plage: 20 ... 22 mm
AFC-B-BAF/040/22-24
Réf. Nexans 10221413
- Conditionnement: Unité
- Diamètre du câble, plage: 22 ... 24 mm
AFC-B-BAF/040/32-34
Réf. Nexans 10153131
- Conditionnement: Unité
- Diamètre du câble, plage: 32 ... 34 mm
AFC-B-BAF/110/80-83
Réf. Nexans 10153142
- Conditionnement: Unité
- Diamètre du câble, plage: 80 ... 83 mm
AFC-B-BAF/110/95-98
Réf. Nexans 10153147
- Conditionnement: Unité
- Diamètre du câble, plage: 95 ... 98 mm
AFC-B-BAF/130/136-140
Réf. Nexans 10153155
- Conditionnement: Unité
- Diamètre du câble, plage: 136 ... 140 mm
Description
Description
Normes
-
Normes internationalesSpécification Nexans
Les brides d’amarrage empêchent le glissement du câble dans les pentes raides ou sous une extrémité. Elle sert également à maintenir le câble dans un tube.
La force de retenue dépend du type de construction du câble et de la bride choisie.
Application
- Amarrage des câbles en amont et aval des poses en tubes
- Amarrage des câbles avant des tracés en forte déclivité
- Par principe, une bride d’amarrage est posée toutes les 50m de dénivellation
- Pose en caniveaux (pour éviter le glissement dû aux vibrations, dilatations)
Construction
- Coques en aluminium
- Visseries en inox
- Sans coussins de caoutchouc
Remarques
- Les accessoires sont toujours montés sans force de traction.
- Il est conseillé de poser une bride de fixation aussi près que possible des accessoires.
- Les câbles posés en caniveaux subissent souvent des glissements causés par vibrations de la circulation, qui sont encore amplifiés par la dilatation.
Pour remédier à ce cas, la mise en place d'une bride de fixation plus large ou une petite bride d'amarrage, avec ou sans coussin caoutchouc, est recommandée.
