AMV-M-MAEK24.3/1X240-400S(3)
AMV-M-MAEK24.3/1X240-400S(3)

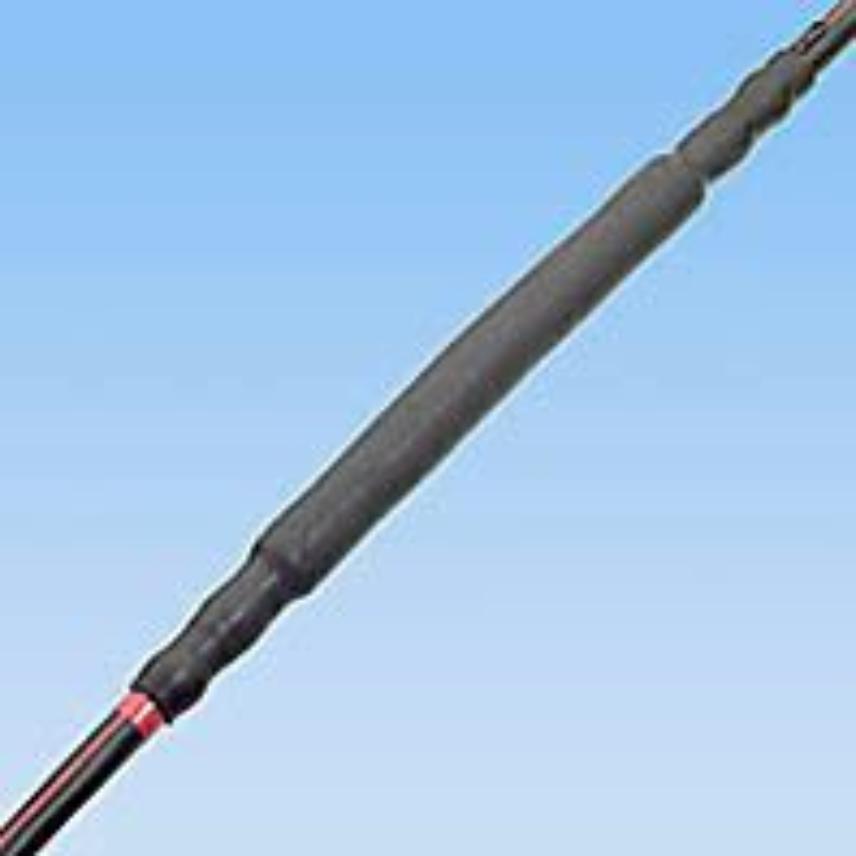

Jonction unipolaire préfabriquée rétractable à froid, pour conducteur cuivre et/ou aluminium
Lire plus- Réf. Nexans : 10219917
Description
Description
Normes
-
EssaisHD 629.1 S2
Application
- To connect single core polymeric cables, aerial or underground
- For cables with copper or aluminium conductor
Technical description
- Extruded joint body
- Extruded protection sheath
- Cable lugs with large usage range for copper and aluminium conductor
- Semiconductive watertight putty
- Metallic screen
Remarks
- Premounted joint, factory tested
- Cable lugs for conductors and screens
- Multi-lingual mounting instructions
Characteristics
- Compact joint with short overall length
- Low space requirements for installation
- Easy installation
- No specific tools required
AMV-M-MAK36
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Nature du conducteur
Cuivre ou Aluminium
Ecran
Feuillard en aluminium ou cuivre
Isolation du conducteur
Synthétique
Technologie
Rétractable à froid
Nombre de conducteurs
1
Type de câble
Monopolaire XKDT, XDCuT
Dimensions
Dimensions
Diamètre extérieur maxi
78,0 mm
Longueur L
850,0 mm
Diamètre sur isolation, plage
30 ... 54 mm
Poids approximatif par set
12 kg
Section du conducteur, plage
95 ... 240 mm²
Caractéristiques électriques
Caractéristiques électriques
Tension de service nominale Uo/U
12 / 20 (24) kV
Tension tenue au choc
125 kV
Tension de résistance diélectrique, 50Hz 1mn
55 kV
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Domaine d'application
Intérieur, Extérieur, pose souterraine
Température ambiante d'installation
5 ... 40 °C
Voltage Class
24 kV
Conditionnement
set de 3 pièces
