AMV-M-MAK36.2/1X095-240S(1)
AMV-M-MAK36.2/1X095-240S(1)

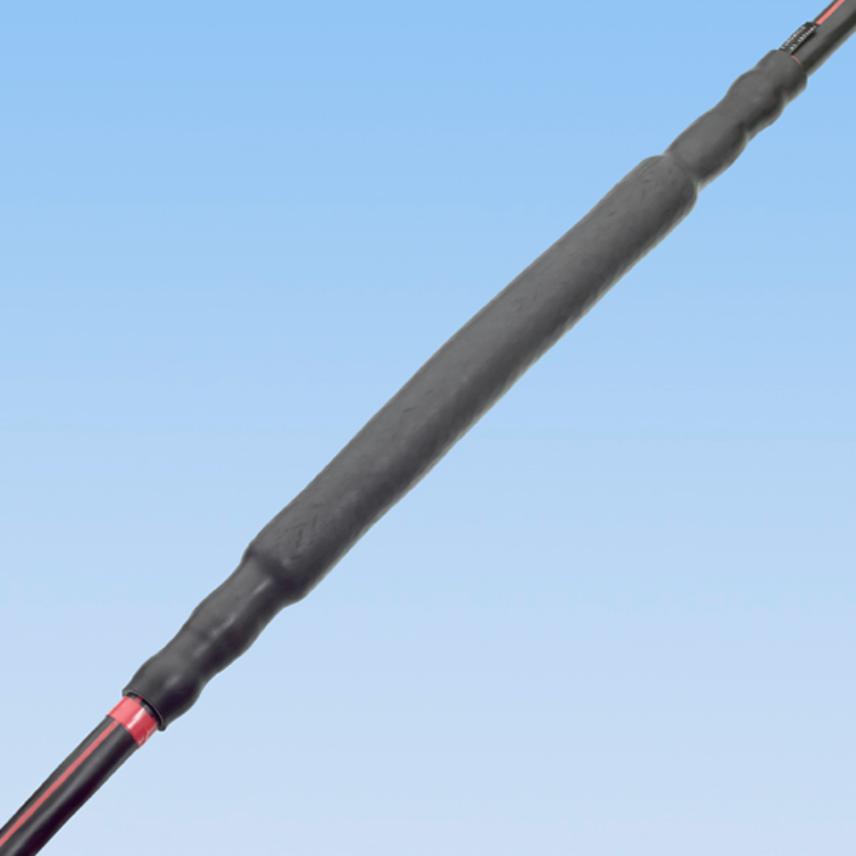

Jonction unipolaire préfabriquée rétractable à froid, pour conducteur cuivre et/ou aluminium
Lire plus- Réf. Nexans : 10511137
Description
Description
Normes
-
EssaisHD 629.1 S2
Applications
Pour jonctions de câbles unipolaires synthétiques, aériens ou terrestres
Pour câbles avec conducteur Cu ou Al
Données techniques
- Corps de jonction extrudé
- Manteau de protection extrudé
- Serre-fils avec plage d'utilisation étendue pour conducteurs Cu et Al
- Conducteur de champ et mastic d'étanchéité
- Ecran métallique
Etendue de la fourniture
- Jonction pré-montée et testée en usine
- Serre-fils pour conducteurs et écrans
- Instruction de montage multi-langues
Caractéristiques
- Jonction étroite avec longueur de montage courte
- Encombrement réduit pour l'installation
- Installation simple
- Ne nécessite pas d'outillage spécifique
AMV-M-MK
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Nature du conducteur
Cuivre ou Aluminium
Ecran
Copper wires / 6mm²
Isolation du conducteur
Synthétique
Technologie
Rétractable à froid
Nombre de conducteurs
1
Type de câble
Monopolaire XKDT, XDCuT
Dimensions
Dimensions
Diamètre extérieur maxi
72,0 mm
Longueur L
750,0 mm
Diamètre sur isolation, plage
23 ... 37 mm
Poids approximatif par set
3,5 kg
Section du conducteur, plage
95 ... 240 mm²
Caractéristiques électriques
Caractéristiques électriques
Tension de service nominale Uo/U
18 / 30 (36) kV
Tension tenue au choc
170 kV
Tension de résistance diélectrique, 50Hz 1mn
75 kV
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Domaine d'application
Intérieur, Extérieur, pose souterraine
Température ambiante d'installation
5 ... 40 °C
Voltage Class
36 kV
Conditionnement
set de 1 pièce
