AMV-J-AFNE12.6/1200SD50(3)
Description
Description
Normes
-
EssaisHD 629.1 S2
Prefabricated, factory-tested end closure body with integrated field control. Conductor and shield connection, sealing material, assembly aid and assembly instructions
When ordering, specify:
• Type of cable
• Diameter over insulation
• Screen construction, desired shield connection
• Conductor cross-section, material and class
To be ordered separately:
• Earth connection for ribbon or pipe shield
• Fixing Bride
• Distribution cap for three-conductor cable
• Terminal for connection to overhead line
Design AMV-J-AFN
Description du produit

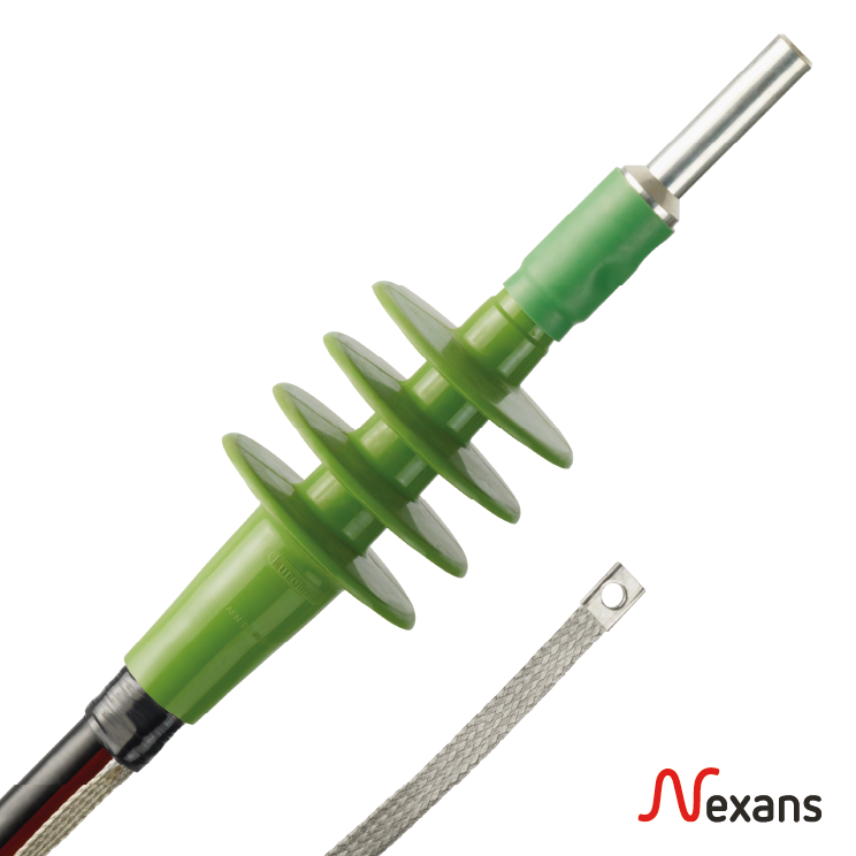

Cable lug for termination AFN
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Technologie
Enfilable
Nature du conducteur
Cuivre ou Aluminium
Isolation du conducteur
Synthétique
Matière du conducteur concentrique / écran
Ruban cuivre ou aluminium
Isolant
Silicone
Nature du conducteur du câble
Rond, massif ou câblé
Type de vis
Tige de sortie
Dimensions
Dimensions
Diamètre sur isolation, plage
46 ... 58 mm
Section du conducteur, plage
- mm²
Longueur L
405,0 mm
Diamètre extérieur
127 mm
Nombre d'ailettes
7
Poids approximatif par set
3,2 kg
Caractéristiques électriques
Caractéristiques électriques
Tension de service nominale Uo/U
6 / 10 (12) kV
Tension de service max.admissible
12 kV
Décharge partielles max. à 2 Uo
10 pC
Tension tenue au choc
125 kV
Distance de contournement
405 mm
Ligne de fuite nominale
755 mm
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Domaine d'application
Extérieur
Conditionnement
set de 3 pièces
Ressources
Ressources
Documentation
Mounting instruction AFN 24kV
pdf — 1.4 MB
Mounting instruction AFN 36kV
pdf — 1.4 MB
Technical data sheet AFN
pdf — 518.5 kB
