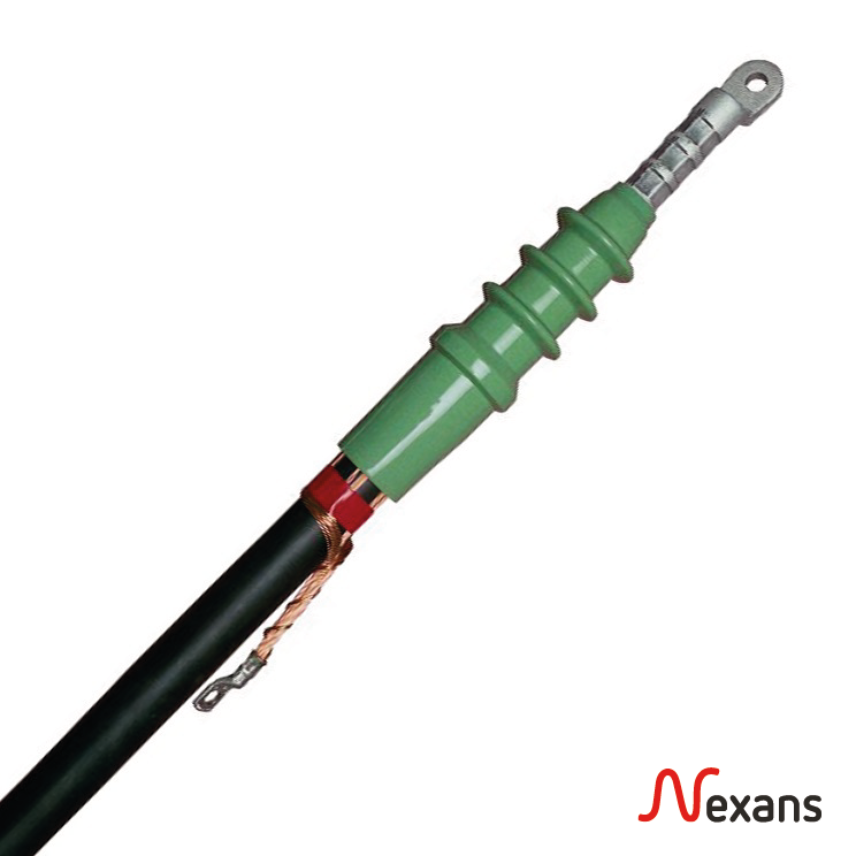

Nexans AIN Extrémité enfilable intérieure

Produits

AMV-J-AIN 24.1/25-95SM12(3)

Réf. Nexans 10184446

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Fils de cuivre
  • Diamètre sur isolation, plage: 18 ... 23.5 mm
  • Section du conducteur, plage: 25 ... 95 mm²
  • Tension de service nominale Uo/U: 12 / 20 (24) kV



AMV-J-AIN 24.2/95-240SM12(3)

Réf. Nexans 10184447

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Fils de cuivre
  • Diamètre sur isolation, plage: 22.5 ... 33 mm
  • Section du conducteur, plage: 95 ... 240 mm²
  • Tension de service nominale Uo/U: 12 / 20 (24) kV



AMV-J-AIN 24.2/95-240SM16(3)

Réf. Nexans 10189546

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Fils de cuivre
  • Diamètre sur isolation, plage: 22.5 ... 33 mm
  • Section du conducteur, plage: 95 ... 240 mm²
  • Tension de service nominale Uo/U: 12 / 20 (24) kV



AMV-J-AIN 24.3/300-400SM16(3)

Réf. Nexans 10184448

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Fils de cuivre
  • Diamètre sur isolation, plage: 27.3 ... 37.6 mm
  • Section du conducteur, plage: 300 ... 400 mm²
  • Tension de service nominale Uo/U: 12 / 20 (24) kV



AMV-J-AIN 24.3/400-500SM16(3)

Réf. Nexans 10179373

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Fils de cuivre
  • Diamètre sur isolation, plage: 31 ... 41 mm
  • Section du conducteur, plage: 400 ... 500 mm²
  • Tension de service nominale Uo/U: 12 / 20 (24) kV



AMV-J-AIN 24.4/400-630SM16(3)

Réf. Nexans 10184449

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Fils de cuivre
  • Diamètre sur isolation, plage: 34 ... 46 mm
  • Section du conducteur, plage: 400 ... 630 mm²
  • Tension de service nominale Uo/U: 12 / 20 (24) kV



AMV-J-AIN 24.5/630-800SM20(3)

Réf. Nexans 10500945

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Fils de cuivre
  • Diamètre sur isolation, plage: 39 ... 50 mm
  • Section du conducteur, plage: 630 ... 800 mm²
  • Tension de service nominale Uo/U: 12 / 20 (24) kV



AMV-J-AIN 24.6/1000SM20(3)

Réf. Nexans 10500946

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Fils de cuivre
  • Diamètre sur isolation, plage: 46 ... 58 mm
  • Section du conducteur, plage: 1000 ... 1000 mm²
  • Tension de service nominale Uo/U: 12 / 20 (24) kV



AMV-J-AIN 24.6/1200SM20(3)

Réf. Nexans 10500947

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Fils de cuivre
  • Diamètre sur isolation, plage: 46 ... 58 mm
  • Section du conducteur, plage: 1200 ... 1200 mm²
  • Tension de service nominale Uo/U: 12 / 20 (24) kV



AMV-J-AIN 36.1/50-95SM12(3)

Réf. Nexans 10501186

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Fils de cuivre
  • Diamètre sur isolation, plage: 23.5 ... 29 mm
  • Section du conducteur, plage: 50 ... 95 mm²
  • Tension de service nominale Uo/U: 18 / 30 (36) kV



AMV-J-AIN 36.2/95-240SM12(3)

Réf. Nexans 10504446

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Fils de cuivre
  • Diamètre sur isolation, plage: 27 ... 38 mm
  • Section du conducteur, plage: 95 ... 240 mm²
  • Tension de service nominale Uo/U: 18 / 30 (36) kV



AMV-J-AIN 36.2/95-240SM16(3)

Réf. Nexans 10225053

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Fils de cuivre
  • Diamètre sur isolation, plage: 27 ... 38 mm
  • Section du conducteur, plage: 95 ... 240 mm²
  • Tension de service nominale Uo/U: 18 / 30 (36) kV



AMV-J-AIN 36.3/240-400SM16(3)

Réf. Nexans 10213280

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Fils de cuivre
  • Diamètre sur isolation, plage: 32 ... 43 mm
  • Section du conducteur, plage: 240 ... 400 mm²
  • Tension de service nominale Uo/U: 18 / 30 (36) kV



AMV-J-AIN 36.5/400-630SM16(3)

Réf. Nexans 10501182

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Fils de cuivre
  • Diamètre sur isolation, plage: 39 ... 50 mm
  • Section du conducteur, plage: 400 ... 630 mm²
  • Tension de service nominale Uo/U: 18 / 30 (36) kV



AMV-J-AIN 36.6/630-1000SM20(3)

Réf. Nexans 10501184

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Fils de cuivre
  • Diamètre sur isolation, plage: 12.7 ... 21 mm
  • Section du conducteur, plage: 630 ... 1000 mm²
  • Tension de service nominale Uo/U: 18 / 30 (36) kV



AMV-J-AINE 24.1/25-95SM12(3)

Réf. Nexans 10501197

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Ruban cuivre ou aluminium
  • Diamètre sur isolation, plage: 18 ... 23.5 mm
  • Section du conducteur, plage: 25 ... 95 mm²
  • Tension de service nominale Uo/U: 12 / 20 (24) kV



AMV-J-AINE 24.2/95-240SM12(3)

Réf. Nexans 10501200

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Ruban cuivre ou aluminium
  • Diamètre sur isolation, plage: 22.5 ... 33 mm
  • Section du conducteur, plage: 95 ... 240 mm²
  • Tension de service nominale Uo/U: 12 / 20 (24) kV



AMV-J-AINE 24.2/95-240SM16(3)

Réf. Nexans 10501201

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Ruban cuivre ou aluminium
  • Diamètre sur isolation, plage: 22.5 ... 33 mm
  • Section du conducteur, plage: 95 ... 240 mm²
  • Tension de service nominale Uo/U: 12 / 20 (24) kV



AMV-J-AINE 24.3/300-400SM16(3)

Réf. Nexans 10504447

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Ruban cuivre ou aluminium
  • Diamètre sur isolation, plage: 31 ... 41 mm
  • Section du conducteur, plage: 300 ... 400 mm²
  • Tension de service nominale Uo/U: 12 / 20 (24) kV



AMV-J-AINE 24.3/400-500SM16(3)

Réf. Nexans 10504448

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Ruban cuivre ou aluminium
  • Diamètre sur isolation, plage: 31 ... 41 mm
  • Section du conducteur, plage: 400 ... 500 mm²
  • Tension de service nominale Uo/U: 12 / 20 (24) kV



AMV-J-AINE 24.4/400-630SM16(3)

Réf. Nexans 10504449

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Ruban cuivre ou aluminium
  • Diamètre sur isolation, plage: 34 ... 46 mm
  • Section du conducteur, plage: 400 ... 630 mm²
  • Tension de service nominale Uo/U: 12 / 20 (24) kV



AMV-J-AINE 24.5/630-800SM20(3)

Réf. Nexans 10504450

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Ruban cuivre ou aluminium
  • Diamètre sur isolation, plage: 39 ... 50 mm
  • Section du conducteur, plage: 630 ... 800 mm²
  • Tension de service nominale Uo/U: 12 / 20 (24) kV



AMV-J-AINE 24.6/1000SM20(3)

Réf. Nexans 10504451

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Ruban cuivre ou aluminium
  • Diamètre sur isolation, plage: 46 ... 58 mm
  • Section du conducteur, plage: 1000 ... 1000 mm²
  • Tension de service nominale Uo/U: 12 / 20 (24) kV



AMV-J-AINE 24.6/1200SM20(3)

Réf. Nexans 10504452

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Ruban cuivre ou aluminium
  • Diamètre sur isolation, plage: 46 ... 58 mm
  • Section du conducteur, plage: 1200 ... 1200 mm²
  • Tension de service nominale Uo/U: 12 / 20 (24) kV



AMV-J-AINE 36.1/50-95SM12(3)

Réf. Nexans 10504453

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Ruban cuivre ou aluminium
  • Diamètre sur isolation, plage: 23.5 ... 29 mm
  • Section du conducteur, plage: 50 ... 95 mm²
  • Tension de service nominale Uo/U: 18 / 30 (36) kV



AMV-J-AINE 36.2/95-240SM12(3)

Réf. Nexans 10504454

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Ruban cuivre ou aluminium
  • Diamètre sur isolation, plage: 27 ... 38 mm
  • Section du conducteur, plage: 95 ... 240 mm²
  • Tension de service nominale Uo/U: 18 / 30 (36) kV



AMV-J-AINE 36.2/95-240SM16(3)

Réf. Nexans 10504455

  • Conditionnement: Set (3Kit)
  • Matière du conducteur concentrique / écran: Ruban cuivre ou aluminium
  • Diamètre sur isolation, plage: 27 ... 38 mm
  • Section du conducteur, plage: 95 ... 240 mm²
  • Tension de service nominale Uo/U: 18 / 30 (36) kV



AMV-J-AINE 36.3/240SM16(1)

Réf. Nexans 10501317

  • Conditionnement: Set (Kit)
  • Matière du conducteur concentrique / écran: Ruban cuivre ou aluminium
  • Diamètre sur isolation, plage: 32 ... 43 mm
  • Section du conducteur, plage: 240 ... 240 mm²
  • Tension de service nominale Uo/U: 18 / 30 (36) kV



AMV-J-AINE 36.5/400SM16(1)

Réf. Nexans 10501318

  • Conditionnement: Set (Kit)
  • Matière du conducteur concentrique / écran: Ruban cuivre ou aluminium
  • Diamètre sur isolation, plage: 39 ... 50 mm
  • Section du conducteur, plage: 400 ... 400 mm²
  • Tension de service nominale Uo/U: 18 / 30 (36) kV



AMV-J-AINE 36.6/630SM16(1)

Réf. Nexans 10501330

  • Conditionnement: Set (Kit)
  • Matière du conducteur concentrique / écran: Ruban cuivre ou aluminium
  • Diamètre sur isolation, plage: 46 ... 58 mm
  • Section du conducteur, plage: 400 ... 630 mm²
  • Tension de service nominale Uo/U: 18 / 30 (36) kV



Description

Description

Normes

  • Essais
    EN 61442; HD 629.1 S2

Composant

Corps préfabriqué et testé avec électrode incorporé. Tige de contact, aide de montage, instruction de montage.

A indiquer à la commande :

  • Type de câble
  • Diamètre sur isolation
  • Système de mise à terre
  • Section et nature du conducteur



A commander séparément:

  • Matériel de mise à terre pour câble avec écran ruban ou tube
  • Bride de fixation
  • Calotte de distribution pour câble tripolaire

Cable lug for termination AIN
