XDALT 1x 95 Cu/32 mm² 12/20kV

Description

Description

Normes

  • Produit
    HD 620; IEC 60502
  • Nationales
    ASE

Applications

  • Réseaux de distribution souterrains
  • Pose en tube et pose en terre
  • Pose dans les sous-stations électriques

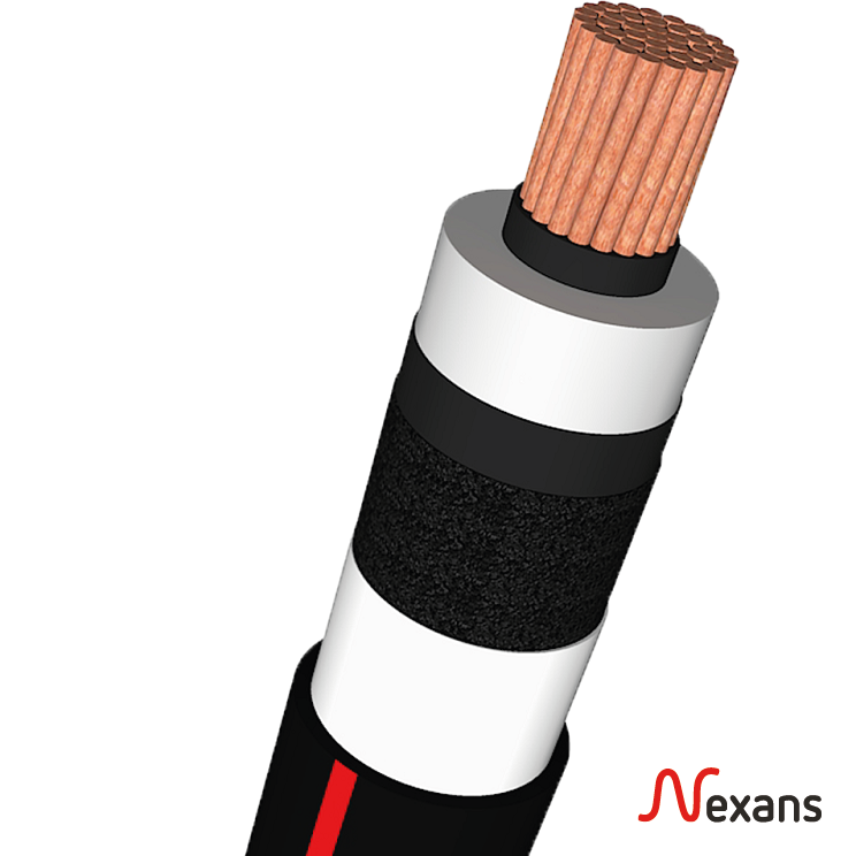

Construction

  • Conducteur rond en cuivre ou aluminium
  • Semi-conducteur intérieur extrudé
  • Isolation PE réticulée (XLPE)
  • Semi-conducteur extérieur extrudé
  • Ruban gonflant semi-conducteur
  • Ecran en ruban d’aluminium contrecollé
  • Gaine extérieure en PE noire, avec 2 traits longitudinaux rouges

Propriétés

  • Etanchéité longitudinale assurée par deux couches de rubans qui gonflent en présence d'humidité et empêchent la propagation d'eau en cas de blessure à la gaine
  • Etanchéité radiale assurée par le ruban d’aluminium contrecollé
  • Gaine extérieure en PE spécialement résistante à l'abrasion et à faible taux de rétraction
  • Isolation PE réticulée (XLPE) à haute rigidité diélectrique et faibles pertes
  • Sans halogène

Charges admissibles câbles MT


Les courants sont indicatifs et données pour les conditions de service normales.

  •  Charge permanente  24h à 100 % - LF= 1.0
  • Température du conducteur 90 °C



Pour les câbles posés dans un tube en terre

  • Profondeur de pose dans le sol : 1.0 m
  • Température max. du sol : 20 °C
  • Résistivité thermique du sol : 1.0 °C m/W



Pour les câbles posés à l'air libre

  • Température max. de l'air : 30 °C
  • Pose à l'ombre sur consoles ou chemin à câbles



La mise à terre:

  • soit à une seule extrémité ; dans ce cas, la tension qui y est induite augmente proportionnellement à la longueur de la liaison.

    Attention, une tension induite trop élevée peut provoquer un claquage de la gaine extérieure lors de surtensions transitoires.



  • soit aux deux extrémités, ce qui engendre des courants de circulation et donc des pertes plus ou moins acceptables.



Facteur de correction

Si les conditions de service diffèrent de celles énoncées ci-dessus, les courants admissibles doivent être corrigés en tenant compte de tous les facteurs de correction s’appliquant aux conditions de pose et de service rencontrés.
Les principaux facteurs à examiner sont les suivants

  • Charge variable, facteur tenant compte d'une charge variable, 10h à 100% et 14h à 60% -LF = 0.627
  • Température d'exploitation
  • Température ambiante
  • Résistivité thermique du sol, facteur tenant compte de la résistivité thermique du sol en [°C * m / W]
  • Armure magnétique


Nos ingénieurs sont à votre disposition pour vous aider et conseiller.

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Flexibilité du conducteur
Classe 2
Forme du conducteur
Rond compacté
Nature du conducteur
Cuivre

Dimensions

Dimensions

Section du conducteur
95 mm²
Diamètre des conducteurs
11,6 mm
Epaisseur moyenne de l'isolation
4,8 mm
Diamètre sur isolation
22,2 mm
Section de l'écran
32 mm²
Diamètre sur conducteur ext. / écran
25,1 mm
Epaisseur de la gaine
1,8 mm
Diamètre externe nominal
28,7 mm
Poids du câble approximatif
136,8 kg/100m
Nombre de conducteurs
1

Caractéristiques électriques

Caractéristiques électriques

Tension de service nominale Uo/U
12/20 kV
Tension de service max.admissible
24 kV
Résistance ohmique max. du conducteur à 20°C
0,193 Ohm/km
I max. @ 60°C-enterré, nappe, espacé, mise à terre 1pt, LF1
253 A
I max. @ 60°C-enterré, nappe, espacé, mise à terre 2pts, LF1
241 A
I max. @ 90°C-enterré, nappe, espacé, mise à terre 1pt, LF1
324 A
I max. @ 90°C-enterré, nappe, espacé, mise à terre 2pts, LF1
311 A
I max. @ 60°C-enterré, trêfle, jointif, mise à terre 1pt, LF1
220,5 A
I max. @ 60°C-enterré, trêfle, jointif, mise à terre 2pts, LF1
222 A
I max. @ 90°C-enterré, trêfle, jointif, mise à terre 1pt, LF1
284 A
I max. @ 90°C-enterré, trêfle, jointif, mise à terre 2pts, LF1
287 A
I max. @ 60°C-à l'air libre, nappe, espacé, mise à terre 1pt, LF1
288,8 A
I max. @ 60°C-à l'air libre, nappe, espacé, mise à terre 2pts, LF1
297 A
I max. @ 90°C-à l'air libre, nappe, espacé, mise à terre 1pt, LF1
411,5 A
I max. @ 90°C-à l'air libre, nappe, espacé, mise à terre 2pts, LF1
425 A
I max. @ 60°C-à l'air libre, trêfle, jointif, mise à terre 1pt, LF1
259 A
I max. @ 60°C-à l'air libre, trêfle, jointif, mise à terre 2pts, LF1
258 A
I max. @ 90°C-à l'air libre, trêfle, jointif, mise à terre 1pt, LF1
371 A
I max. @ 90°C-à l'air libre, trêfle, jointif, mise à terre 2pts, LF1
370 A
Courant de court-circuit admissible au conducteur 0.5 sec
19,5 kA
Courant de court-circuit admissible au conducteur 1 sec
13,9 kA
Courant de court-circuit admissible dans l'écran 0.5 sec
4,7 kA
Courant de court-circuit admissible dans l'écran 1 sec
3,4 kA
Résistance AC du conducteur à 90 °C
- Ohm/km
Capacité nominale / phase
0,25 µF / km
Inductance nominale
0,39 mH/km
Réactance de phase à 50 Hz - pose en trèfle
0,121 Ohm/km
Impedance at 50Hz and 90°C
0,25 Ohm/km
Charge Calorifique
- MJ/m
I max. @ 60°C-enterré, trêfle, jointif, mise à terre 1pt, LF0.627
236,8 A
I max. @ 90°C-enterré, trêfle, jointif, mise à terre 1pt, LF0627
305,6 A

Caractéristiques mécaniques

Caractéristiques mécaniques

Traction maximum d'installation
5,7 kN

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Rayon de courbure en cours de pose
15 (xD)
Rayon de courbure en utilisation statique
9 (xD)
Temperature d'installation minimale
-5 °C
Température de service max.
90 °C
Température maximale sur le conducteur en court circuit
250 °C

Ressources

Ressources

Documentation

Déclaration de performance

  • Déclaration de performance n° : 1000390-CHCD
  • Date de certification : 01.03.23
  • AVCP (Évaluation et Vérification de la Constance des Performances) : Système 4
  • Performance déclarée : Fca
