XDALT 1x240 Cu/39 mm² 12/20kV

Câble moyenne tension 20 kV conducteur monopolaire, isolation PE réticulée (XLPE) et écran ruban d'aluminium contrecollé.

Lire plus

Réf. Nexans : 10507109
GTIN : 7611755556976

Télécharger tous les documents

Contactez-nous

Description

Normes

Produit

HD 620; IEC 60502
Nationales

ASE

Applications

Réseaux de distribution souterrains
Pose en tube et pose en terre
Pose dans les sous-stations électriques

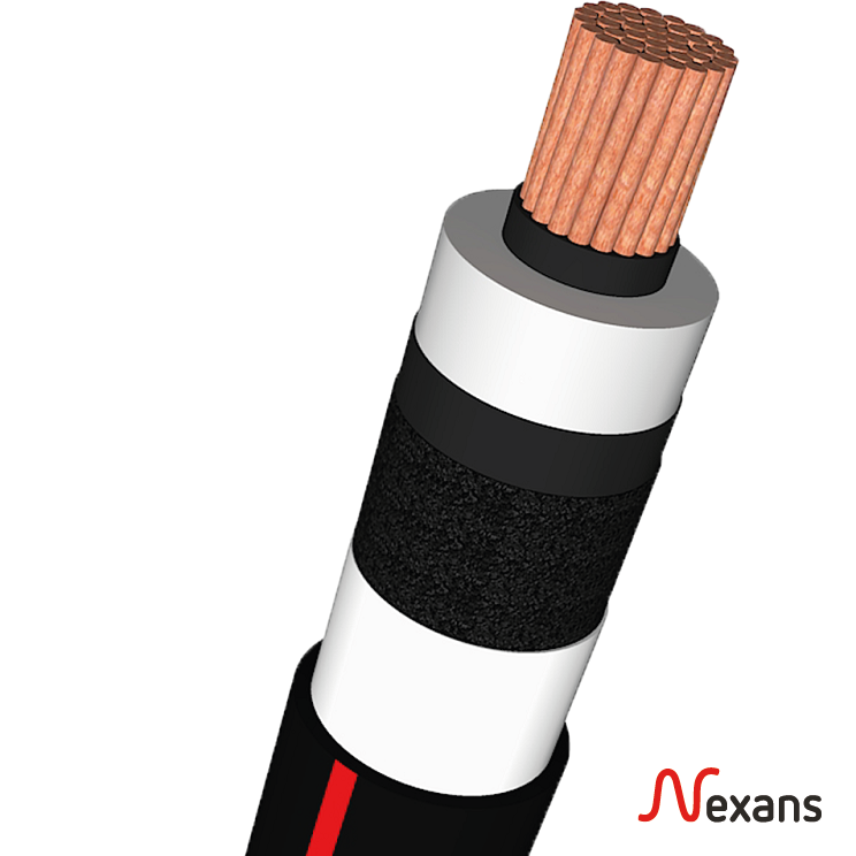

Construction

Conducteur rond en cuivre ou aluminium
Semi-conducteur intérieur extrudé
Isolation PE réticulée (XLPE)
Semi-conducteur extérieur extrudé
Ruban gonflant semi-conducteur
Ecran en ruban d’aluminium contrecollé
Gaine extérieure en PE noire, avec 2 traits longitudinaux rouges

Propriétés

Etanchéité longitudinale assurée par deux couches de rubans qui gonflent en présence d'humidité et empêchent la propagation d'eau en cas de blessure à la gaine
Etanchéité radiale assurée par le ruban d’aluminium contrecollé
Gaine extérieure en PE spécialement résistante à l'abrasion et à faible taux de rétraction
Isolation PE réticulée (XLPE) à haute rigidité diélectrique et faibles pertes
Sans halogène

Charges admissibles câbles MT

Les courants sont indicatifs et données pour les conditions de service normales.

Charge permanente 24h à 100 % - LF= 1.0
Température du conducteur 90 °C

Pour les câbles posés dans un tube en terre

Profondeur de pose dans le sol : 1.0 m
Température max. du sol : 20 °C
Résistivité thermique du sol : 1.0 °C m/W

Pour les câbles posés à l'air libre

Température max. de l'air : 30 °C
Pose à l'ombre sur consoles ou chemin à câbles

La mise à terre:

soit à une seule extrémité ; dans ce cas, la tension qui y est induite augmente proportionnellement à la longueur de la liaison.

Attention, une tension induite trop élevée peut provoquer un claquage de la gaine extérieure lors de surtensions transitoires.

soit aux deux extrémités, ce qui engendre des courants de circulation et donc des pertes plus ou moins acceptables.

Facteur de correction

Si les conditions de service diffèrent de celles énoncées ci-dessus, les courants admissibles doivent être corrigés en tenant compte de tous les facteurs de correction s’appliquant aux conditions de pose et de service rencontrés.
Les principaux facteurs à examiner sont les suivants

Charge variable, facteur tenant compte d'une charge variable, 10h à 100% et 14h à 60% -LF = 0.627
Température d'exploitation
Température ambiante
Résistivité thermique du sol, facteur tenant compte de la résistivité thermique du sol en [°C * m / W]
Armure magnétique

Nos ingénieurs sont à votre disposition pour vous aider et conseiller.

Caractéristiques

Caractéristiques de construction

Flexibilité du conducteur

Classe 2

Forme du conducteur

Rond compacté

Nature du conducteur

Cuivre

Dimensions

Section du conducteur

240 mm²

Diamètre des conducteurs

18,4 mm

Epaisseur moyenne de l'isolation

4,8 mm

Diamètre sur isolation

29,0 mm

Section de l'écran

39 mm²

Diamètre sur conducteur ext. / écran

31,4 mm

Epaisseur de la gaine

2,2 mm

Diamètre externe nominal

35,8 mm

Poids du câble approximatif

287,8 kg/100m

Nombre de conducteurs

Caractéristiques électriques

Tension de service nominale Uo/U

12/20 kV

Tension de service max.admissible

24 kV

Résistance ohmique max. du conducteur à 20°C

0,0754 Ohm/km

I max. @ 60°C-enterré, nappe, espacé, mise à terre 1pt, LF1

425 A

I max. @ 60°C-enterré, nappe, espacé, mise à terre 2pts, LF1

365 A

I max. @ 90°C-enterré, nappe, espacé, mise à terre 1pt, LF1

545 A

I max. @ 90°C-enterré, nappe, espacé, mise à terre 2pts, LF1

481 A

I max. @ 60°C-enterré, trêfle, jointif, mise à terre 1pt, LF1

367,4 A

I max. @ 60°C-enterré, trêfle, jointif, mise à terre 2pts, LF1

366 A

I max. @ 90°C-enterré, trêfle, jointif, mise à terre 1pt, LF1

474,3 A

I max. @ 90°C-enterré, trêfle, jointif, mise à terre 2pts, LF1

474 A

I max. @ 60°C-à l'air libre, nappe, espacé, mise à terre 1pt, LF1

516,9 A

I max. @ 60°C-à l'air libre, nappe, espacé, mise à terre 2pts, LF1

486 A

I max. @ 90°C-à l'air libre, nappe, espacé, mise à terre 1pt, LF1

738,4 A

I max. @ 90°C-à l'air libre, nappe, espacé, mise à terre 2pts, LF1

705 A

I max. @ 60°C-à l'air libre, trêfle, jointif, mise à terre 1pt, LF1

459 A

I max. @ 60°C-à l'air libre, trêfle, jointif, mise à terre 2pts, LF1

451 A

I max. @ 90°C-à l'air libre, trêfle, jointif, mise à terre 1pt, LF1

658 A

I max. @ 90°C-à l'air libre, trêfle, jointif, mise à terre 2pts, LF1

650 A

Courant de court-circuit admissible au conducteur 0.5 sec

49 kA

Courant de court-circuit admissible au conducteur 1 sec

34,8 kA

Courant de court-circuit admissible dans l'écran 0.5 sec

6,4 kA

Courant de court-circuit admissible dans l'écran 1 sec

4,7 kA

Résistance AC du conducteur à 90 °C

- Ohm/km

Capacité nominale / phase

0,355 µF / km

Inductance nominale

0,34 mH/km

Réactance de phase à 50 Hz - pose en trèfle

0,106 Ohm/km

Impedance at 50Hz and 90°C

0,14 Ohm/km

Charge Calorifique

- MJ/m

I max. @ 60°C-enterré, trêfle, jointif, mise à terre 1pt, LF0.627

398 A

I max. @ 90°C-enterré, trêfle, jointif, mise à terre 1pt, LF0627

515,3 A

Caractéristiques mécaniques

Traction maximum d'installation

14,4 kN

Caractéristiques d'utilisation

Rayon de courbure en cours de pose

15 (xD)

Rayon de courbure en utilisation statique

9 (xD)

Temperature d'installation minimale

-5 °C

Température de service max.

90 °C

Température maximale sur le conducteur en court circuit

250 °C

Ressources

Documentation

Accessories - XDALT 1x240 Cu-39 Al pdf — 161.0 kB

Download

Déclaration de performance

Déclaration de performance n° : 1000390-CHCD
Date de certification : 01.03.23
AVCP (Évaluation et Vérification de la Constance des Performances) : Système 4
Performance déclarée : F_ca
