XDALT 1x300 Al/44 mm² 12/20 kV

Câble moyenne tension 20 kV conducteur monopolaire, isolation PE réticulée (XLPE) et écran ruban d'aluminium contrecollé.

Lire plus

Réf. Nexans : 10507138
GTIN : 7611755557164

Télécharger tous les documents

Contactez-nous

Description

Normes

Produit

HD 620; IEC 60502
Nationales

ASE

Applications

Réseaux de distribution souterrains
Pose en tube et pose en terre
Pose dans les sous-stations électriques

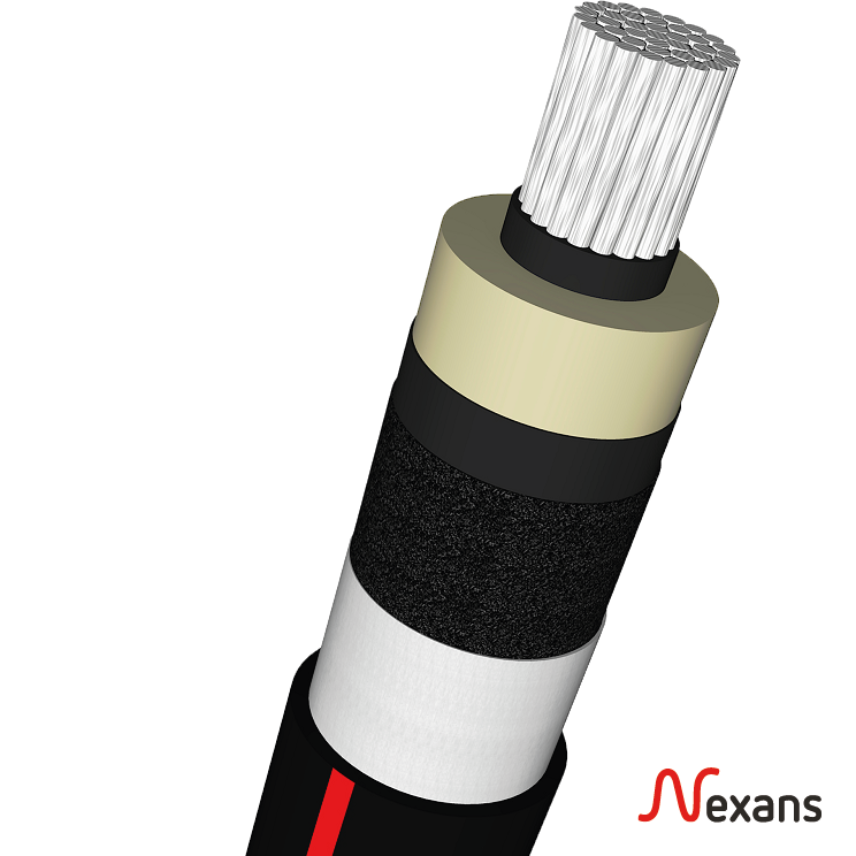

Construction

Conducteur rond en cuivre ou aluminium
Semi-conducteur intérieur extrudé
Isolation PE réticulée (XLPE)
Semi-conducteur extérieur extrudé
Ruban gonflant semi-conducteur
Ecran en ruban d’aluminium contrecollé
Gaine extérieure en PE noire, avec 2 traits longitudinaux rouges

Propriétés

Etanchéité longitudinale assurée par deux couches de rubans qui gonflent en présence d'humidité et empêchent la propagation d'eau en cas de blessure à la gaine
Etanchéité radiale assurée par le ruban d’aluminium contrecollé
Gaine extérieure en PE spécialement résistante à l'abrasion et à faible taux de rétraction
Isolation PE réticulée (XLPE) à haute rigidité diélectrique et faibles pertes
Sans halogène

Charges admissibles câbles MT

Les courants sont indicatifs et données pour les conditions de service normales.

Charge permanente 24h à 100 % - LF= 1.0
Température du conducteur 90 °C

Pour les câbles posés dans un tube en terre

Profondeur de pose dans le sol : 1.0 m
Température max. du sol : 20 °C
Résistivité thermique du sol : 1.0 °C m/W

Pour les câbles posés à l'air libre

Température max. de l'air : 30 °C
Pose à l'ombre sur consoles ou chemin à câbles

La mise à terre:

soit à une seule extrémité ; dans ce cas, la tension qui y est induite augmente proportionnellement à la longueur de la liaison.

Attention, une tension induite trop élevée peut provoquer un claquage de la gaine extérieure lors de surtensions transitoires.

soit aux deux extrémités, ce qui engendre des courants de circulation et donc des pertes plus ou moins acceptables.

Facteur de correction

Si les conditions de service diffèrent de celles énoncées ci-dessus, les courants admissibles doivent être corrigés en tenant compte de tous les facteurs de correction s’appliquant aux conditions de pose et de service rencontrés.
Les principaux facteurs à examiner sont les suivants

Charge variable, facteur tenant compte d'une charge variable, 10h à 100% et 14h à 60% -LF = 0.627
Température d'exploitation
Température ambiante
Résistivité thermique du sol, facteur tenant compte de la résistivité thermique du sol en [°C * m / W]
Armure magnétique

Nos ingénieurs sont à votre disposition pour vous aider et conseiller.

Caractéristiques

Caractéristiques de construction

Flexibilité du conducteur

Classe 2

Forme du conducteur

Rond compacté

Nature du conducteur

Aluminium

Dimensions

Section du conducteur

300 mm²

Diamètre des conducteurs

20,8 mm

Epaisseur moyenne de l'isolation

4,8 mm

Diamètre sur isolation

32,4 mm

Section de l'écran

44 mm²

Diamètre sur conducteur ext. / écran

34,8 mm

Epaisseur de la gaine

2,2 mm

Diamètre externe nominal

39,2 mm

Poids du câble approximatif

170,8 kg/100m

Nombre de conducteurs

Caractéristiques électriques

Tension de service nominale Uo/U

12/20 kV

Tension de service max.admissible

24 kV

Résistance ohmique max. du conducteur à 20°C

0,1 Ohm/km

I max. @ 60°C-enterré, nappe, espacé, mise à terre 1pt, LF1

374 A

I max. @ 60°C-enterré, nappe, espacé, mise à terre 2pts, LF1

336 A

I max. @ 90°C-enterré, nappe, espacé, mise à terre 1pt, LF1

479 A

I max. @ 90°C-enterré, nappe, espacé, mise à terre 2pts, LF1

439 A

I max. @ 60°C-enterré, trêfle, jointif, mise à terre 1pt, LF1

330,5 A

I max. @ 60°C-enterré, trêfle, jointif, mise à terre 2pts, LF1

340 A

I max. @ 90°C-enterré, trêfle, jointif, mise à terre 1pt, LF1

425,9 A

I max. @ 90°C-enterré, trêfle, jointif, mise à terre 2pts, LF1

440 A

I max. @ 60°C-à l'air libre, nappe, espacé, mise à terre 1pt, LF1

465,4 A

I max. @ 60°C-à l'air libre, nappe, espacé, mise à terre 2pts, LF1

450 A

I max. @ 90°C-à l'air libre, nappe, espacé, mise à terre 1pt, LF1

663,4 A

I max. @ 90°C-à l'air libre, nappe, espacé, mise à terre 2pts, LF1

648 A

I max. @ 60°C-à l'air libre, trêfle, jointif, mise à terre 1pt, LF1

413 A

I max. @ 60°C-à l'air libre, trêfle, jointif, mise à terre 2pts, LF1

408 A

I max. @ 90°C-à l'air libre, trêfle, jointif, mise à terre 1pt, LF1

591 A

I max. @ 90°C-à l'air libre, trêfle, jointif, mise à terre 2pts, LF1

585 A

Courant de court-circuit admissible au conducteur 0.5 sec

40,6 kA

Courant de court-circuit admissible au conducteur 1 sec

28,8 kA

Courant de court-circuit admissible dans l'écran 0.5 sec

6,4 kA

Courant de court-circuit admissible dans l'écran 1 sec

4,7 kA

Résistance AC du conducteur à 90 °C

- Ohm/km

Capacité nominale / phase

0,388 µF / km

Inductance nominale

0,33 mH/km

Réactance de phase à 50 Hz - pose en trèfle

0,105 Ohm/km

Impedance at 50Hz and 90°C

0,16 Ohm/km

Charge Calorifique

- MJ/m

I max. @ 60°C-enterré, trêfle, jointif, mise à terre 1pt, LF0.627

360 A

I max. @ 90°C-enterré, trêfle, jointif, mise à terre 1pt, LF0627

465,3 A

Caractéristiques mécaniques

Traction maximum d'installation

9 kN

Caractéristiques d'utilisation

Rayon de courbure en cours de pose

15 (xD)

Rayon de courbure en utilisation statique

9 (xD)

Temperature d'installation minimale

-5 °C

Température de service max.

90 °C

Température maximale sur le conducteur en court circuit

250 °C

Ressources

Documentation

Accessories - XDALT 1x300 Al-44 pdf — 139.7 kB

Download

Déclaration de performance

Déclaration de performance n° : 1000390-CHCD
Date de certification : 01.03.23
AVCP (Évaluation et Vérification de la Constance des Performances) : Système 4
Performance déclarée : F_ca
