XDALT-YT 3x1x 95 Cu/32 mm² 12/20kV
XDALT-YT 3x1x 95 Cu/32 mm² 12/20kV

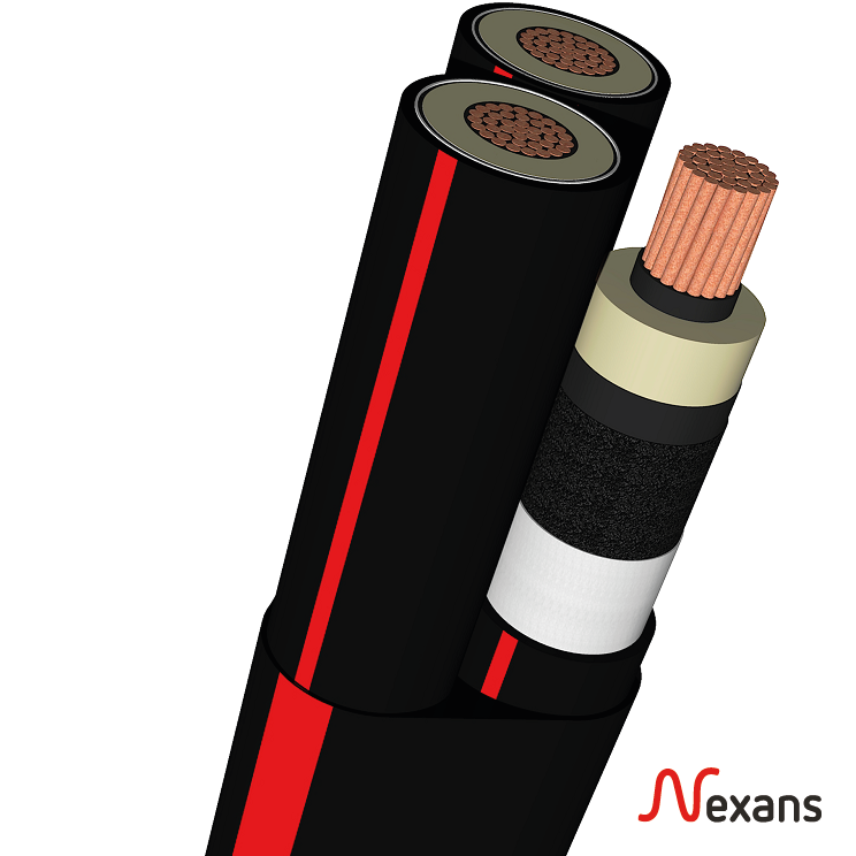

Câble moyenne tension 20 kV conducteur tripolaire, isolation PE réticulée (XLPE) et écran ruban d'aluminium contrecollé.
Lire plus- Réf. Nexans : 10507130
- GTIN : 7611755557072
Description
Description
Normes
-
ProduitHD 620; IEC 60502
-
NationalesASE
Applications
- Réseaux de distribution souterrains
- Pose en tube et pose en terre
- Pose dans les sous-stations électriques
Construction
- Conducteur rond en cuivre ou aluminium
- Semi-conducteur intérieur extrudé
- Isolation PE réticulée (XLPE)
- Semi-conducteur extérieur extrudé
- Ruban gonflant semi-conducteur
- Ecran en ruban d’aluminium contrecollé
- Gaine extérieure en PE noire, avec 2 traits longitudinaux rouges
- Construction tripolaire:
- Assemblage de trois câbles monopolaires
- Gaine extérieure en HDPE
Propriétés
- Etanchéité longitudinale assurée par deux couches de rubans qui gonflent en présence d'humidité et empêchent la propagation d'eau en cas de blessure à la gaine
- Etanchéité radiale assurée par le ruban d’aluminium contrecollé
- Gaine extérieure en PE spécialement résistante à l'abrasion et à faible taux de rétraction
- Isolation PE réticulée (XLPE) à haute rigidité diélectrique et faibles pertes
- Sans halogène
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Flexibilité du conducteur
Classe 2
Forme du conducteur
Rond compacté
Nature du conducteur
Cuivre
Dimensions
Dimensions
Section du conducteur
95 mm²
Diamètre des conducteurs
11,6 mm
Epaisseur moyenne de l'isolation
4,8 mm
Diamètre sur isolation
22,2 mm
Section de l'écran
32 mm²
Diamètre sur conducteur ext. / écran
25,1 mm
Epaisseur de la gaine
1,5 mm
Diamètre externe nominal
65,3 mm
Poids du câble approximatif
440,3 kg/100m
Nombre de conducteurs
3
Caractéristiques électriques
Caractéristiques électriques
Tension de service nominale Uo/U
12/20 kV
Tension de service max.admissible
24 kV
Résistance ohmique max. du conducteur à 20°C
0,193 Ohm/km
Capacité nominale / phase
0,25 µF / km
Courant de court-circuit admissible au conducteur 0.5 sec
19,5 kA
Courant de court-circuit admissible au conducteur 1 sec
13,9 kA
Courant de court-circuit admissible dans l'écran 0.5 sec
4,7 kA
Courant de court-circuit admissible dans l'écran 1 sec
3,4 kA
I max. @ 60°C-enterré, trêfle, jointif, mise à terre 1pt, LF1
223 A
I max. @ 60°C-enterré, trêfle, jointif, mise à terre 2pts, LF1
222 A
I max. @ 60°C-à l'air libre, trêfle, jointif, mise à terre 1pt, LF1
259 A
I max. @ 60°C-à l'air libre, trêfle, jointif, mise à terre 2pts, LF1
258 A
I max. @ 90°C-enterré, trêfle, jointif, mise à terre 1pt, LF1
288 A
I max. @ 90°C-enterré, trêfle, jointif, mise à terre 2pts, LF1
287 A
I max. @ 90°C-à l'air libre, trêfle, jointif, mise à terre 1pt, LF1
371 A
I max. @ 90°C-à l'air libre, trêfle, jointif, mise à terre 2pts, LF1
370 A
Impedance at 50Hz and 90°C
0,25 Ohm/km
Inductance nominale
0,39 mH/km
Réactance de phase à 50 Hz - pose en trèfle
0,121 Ohm/km
Caractéristiques mécaniques
Caractéristiques mécaniques
Traction maximum d'installation
11,4 kN
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Temperature d'installation minimale
-5 °C
Rayon de courbure en cours de pose
12 (xD)
Rayon de courbure en utilisation statique
8 (xD)
Température de service max.
90 °C
Température maximale sur le conducteur en court circuit
250 °C
Ressources
Ressources
Documentation
Accessories - XDALT-YT 3x1x95 Cu
pdf — 148.2 kB
Déclaration de performance
- Déclaration de performance n° : 1000391-CHCD
- Date de certification : 01.03.23
- AVCP (Évaluation et Vérification de la Constance des Performances) : Système 4
- Performance déclarée : Fca
