AMV-A-K200SRG-12/25-50S/VD(3)
AMV-A-K200SRG-12/25-50S/VD(3)

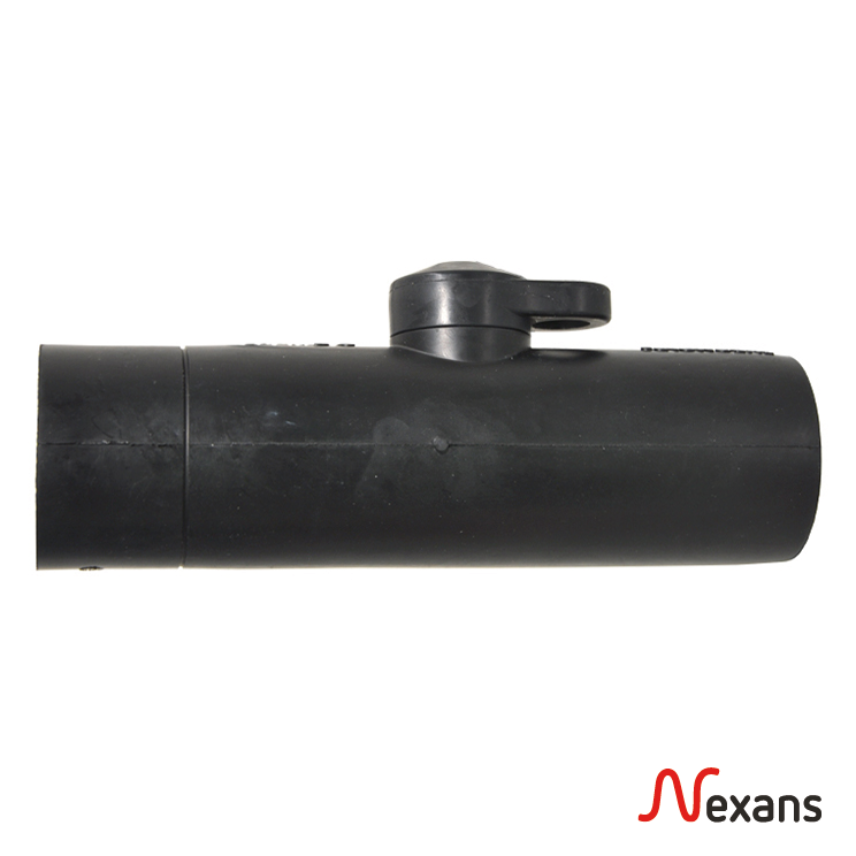

Gerader-Steckendverschluss 250 A mit kapazitivem Messpunkt
Mehr lesen- Nexans ref. : 10551455
Beschreibung
Beschreibung
Normen
-
ProduktCENELEC EN 50180
-
TestsCENELEC HD 629.1
-
InternationalIEC 60137
Application
Separable straight connector designed to connect polymeric insulated cable to equipment (transformers, switchgear, motors...).
Also connects cable to cable, using the appropriate mating part.
For use with copper wire, copper tape, Alupe (or 233-226) screened cables.
Technical characteristics
- The thick conductive EPDM jacket provides a total safe to touch screen which ensures safety for personnel.
- Each separable connector is tested for AC withstand and partial discharge prior to leaving the factory.
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Abschirmung
Kupferdraht
Steckerform
Straight
Steckertyp
Weiblich
Material
Rubber
Technologie
Aufschiebbar
Leitermaterial
Kupfer oder Aluminium
Abmessungen
Abmessungen
Durchmesser über Isolation, Bereich
13 ... 21 mm
Leiterquerschnitt, Bereich
25 ... 50 mm²
Elektrische Eigenschaften
Elektrische Eigenschaften
Nominale Betriebsspannung Uo/U
12 / 20 (24) kV
Max. zulässiger Nennstrom
250 A
Anwendungsmerkmale
Anwendungsmerkmale
Interface
A (250 A)
Minimale Umgebungstemperatur bei Installation
5 °C
Einsatzbereich
Innen- und Ausseninstallationen
Hauptkabel
Synthetic insulated cable
Ressourcen
Ressourcen
Dokumentation
Mounting instruction K200SRG
pdf — 128.7 kB
Verkauf & Lieferung Informationen
Packaging unit: Set of 3 pieces
