AMV-I-FTKE24.3/240-300SD30(3)
AMV-I-FTKE24.3/240-300SD30(3)
Kaltschrumpf Endverschluss - Freiluft Montage - 24 kV
Mehr lesen- Nexans ref. : 10504528
- EAN : 7611755550608
Beschreibung
Beschreibung
Normen
-
TestsHD 629.1 S2
Component:

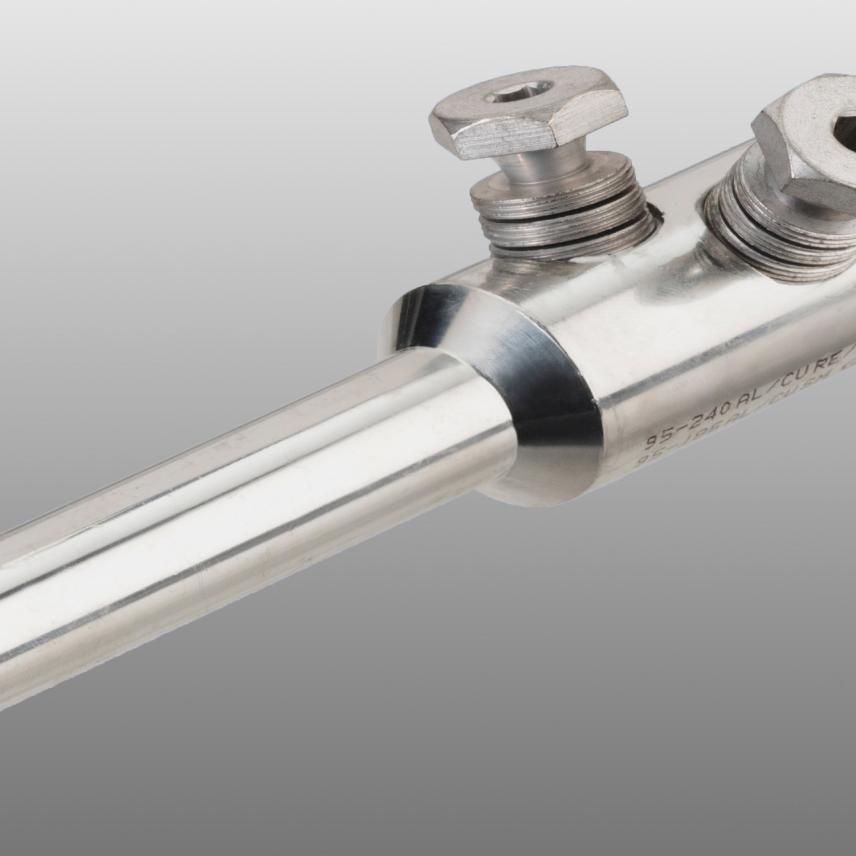

Prefabricated and tested body with built-in electrode. Contact rod, mounting aid, assembly instruction.
To indicate to the order:
• Cable type
• Diameter on insulation
• Grounding system
• Section and nature of the driver
To be ordered separately:
• Cable grounding equipment with ribbon screen or tube
•Clamp
• Distribution cap for three-pole cable
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Technologie
Kaltschrumpf
Leitermaterial
Kupfer oder Aluminium
Leiterisolationsmaterial
Synthetic
Material des konzentrischen Leiters / Schirm
Kupfer-/Alubandschirm
Isoliermaterial
Silicone
Leitertyp
Rund, massiv oder verseilt
Schraubensysteme
Bolzen
Abmessungen
Abmessungen
Durchmesser über Isolation, Bereich
32 ... 44 mm
Leiterquerschnitt, Bereich
240 ... 300 mm²
Approximatives Gewicht pro Set
3 kg
Anzahl Schirme
6
Elektrische Eigenschaften
Elektrische Eigenschaften
Nominale Betriebsspannung Uo/U
12 / 20 (24) kV
Stosshaltespannung
175 kV
Schlaglänge
560 mm
Kriechweg nominal
850 mm
Anwendungsmerkmale
Anwendungsmerkmale
Einsatzbereich
Ausseninstallationen
Verpackung
Set zu 3 Stück
Ressourcen
Ressourcen
Dokumentation
Assembly instructions FTK
pdf — 1.3 MB
Data sheet FTK
pdf — 430.6 kB
Verkauf & Lieferung Informationen
Packaging Unit: Set of 3 pcs
