AMV-J-AFN 24.1/25-95SD20(3)
AMV-J-AFN 24.1/25-95SD20(3)

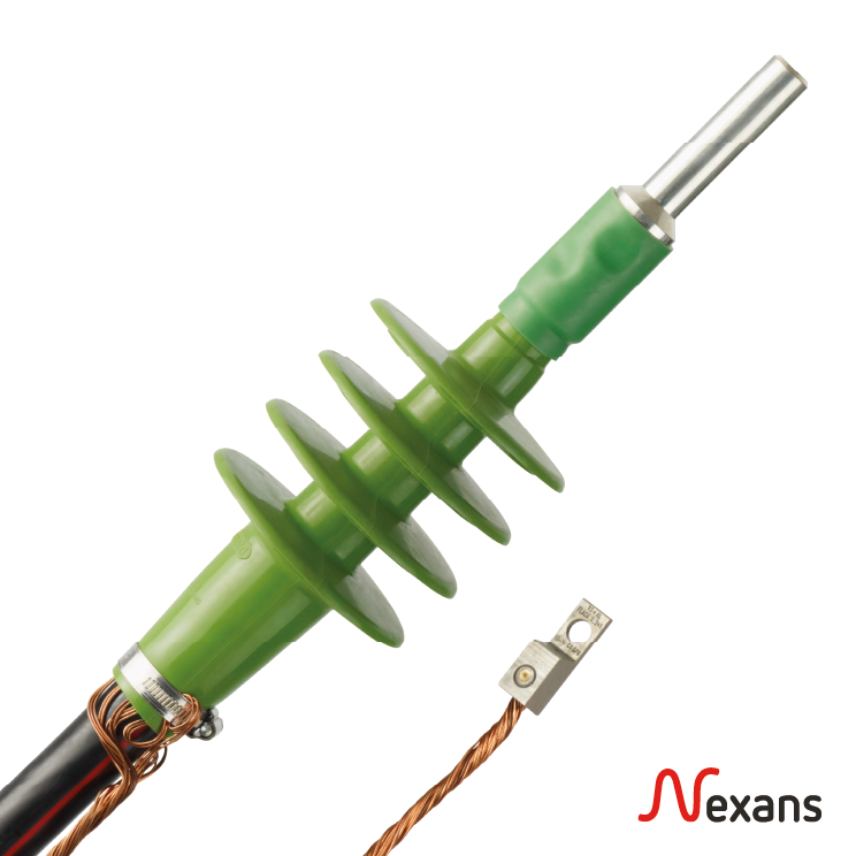

Freiluft Aufschiebe-Endverschluss - 24 kV
Mehr lesen- Nexans ref. : 10207253
- EAN : 7611755660987
Beschreibung
Beschreibung
Normen
-
TestsHD 629.1 S2
Prefabricated, factory-tested end closure body with integrated field control. Conductor and shield connection, sealing material, assembly aid and assembly instructions
When ordering, specify:
• Type of cable
• Diameter over insulation
• Screen construction, desired shield connection
• Conductor cross-section, material and class
To be ordered separately:
• Earth connection for ribbon or pipe shield
• Fixing Bride
• Distribution cap for three-conductor cable
• Terminal for connection to overhead line
Design AMV-J-AFN
Product description
Cable lug for termination AFN
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Technologie
Aufschiebbar
Leitermaterial
Kupfer oder Aluminium
Leiterisolationsmaterial
Synthetic
Material des konzentrischen Leiters / Schirm
Kupferdrähten
Isoliermaterial
Silicone
Leitertyp
Rund, massiv oder verseilt
Schraubensysteme
Bolzen
Abmessungen
Abmessungen
Durchmesser über Isolation, Bereich
18 ... 23.5 mm
Leiterquerschnitt, Bereich
25 ... 95 mm²
Länge L
240.0 mm
Aussendurchmesser
100 mm
Anzahl Schirme
4
Approximatives Gewicht pro Set
2.2 kg
Elektrische Eigenschaften
Elektrische Eigenschaften
Nominale Betriebsspannung Uo/U
12 / 20 (24) kV
Max. zulässige Betriebsspannung
24 kV
Maximale Teilentladung bei 2 Uo
10 pC
Stosshaltespannung
125 kV
Schlaglänge
240 mm
Kriechweg nominal
480 mm
Anwendungsmerkmale
Anwendungsmerkmale
Einsatzbereich
Ausseninstallationen
Verpackung
Set zu 3 Stück
Ressourcen
Ressourcen
Dokumentation
Mounting instruction AFN 24kV
pdf — 1.4 MB
Mounting instruction AFN 36kV
pdf — 1.4 MB
Technical data sheet AFN
pdf — 518.5 kB
