Nexans XKDT-YT Alu Dreileiterkabel mit XLPE Isolation
Nexans XKDT-YT Alu Dreileiterkabel mit XLPE Isolation

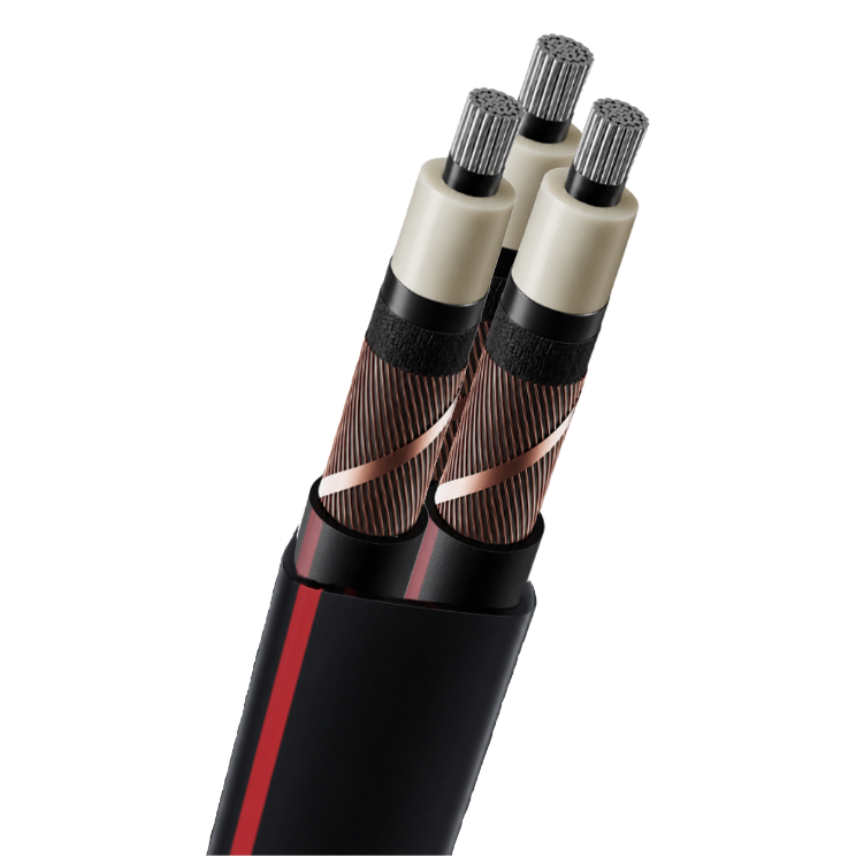

Dreileiterkabel mit Aluleitern, vernetzte PE-Isolation (XLPE), Kupferdraht-Schirme und dreieckförmigem Schutzmantel.
Mehr lesenXKDT-YT 3x1x 95 Alrm / 16 CuK mm² 12/20kV
Nexans ref. 10152610
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 95 mm²
- Max. ohmscher Leiterwiderstand bei 20° C: 0.32 Ohm/km
XKDT-YT 3x1x150 Alrm / 25 CuK mm² 12/20kV
Nexans ref. 10152611
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 150 mm²
- Max. ohmscher Leiterwiderstand bei 20° C: 0.206 Ohm/km
XKDT-YT 3x1x240 Alrm / 35 CuK mm² 12/20kV
Nexans ref. 10152613
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 240 mm²
- Max. ohmscher Leiterwiderstand bei 20° C: 0.125 Ohm/km
XKDT-YT 3x1x300 Alrm / 35 CuK mm² 12/20kV
Nexans ref. 10217446
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 300 mm²
- Max. ohmscher Leiterwiderstand bei 20° C: 0.1 Ohm/km
XKDT-YT 3x1x400 Alrm / 35 CuK mm² 12/20kV
Nexans ref. 10182717
- Verpackung: Schnittlänge (m)
- Leiterquerschnitt: 400 mm²
- Max. ohmscher Leiterwiderstand bei 20° C: 0.078 Ohm/km
Beschreibung
Beschreibung
Normen
-
ProduktHD 620; IEC 60502
-
NationalASE
Anwendungen
- Unterirdische Verteilungsnetzen
- Rohrverlegung und Erdverlegung
- Verlegung/Montage in Unterstationen
Konstruktion
- Rund Aluminiumleiter
- Vernetzte Innerer Halbleiter
- Vernetzte PE-Isolation (XLPE)
- Vernetzte Äusserer Halbleiter
- Halbleitendes Quellband
- Abschirmung aus Kupferdrähte
- Quellband
- PE-Außenmantel schwarz, mit zwei roten Längsstreifen
- Kabelaufbau der Dreileiterkabel:
- Drei Einleiterkabel verseilt
- HDPE-Schutzmantel
Eigenschaften
- Längswasserdichtigkeit, die das Kabel gegen die Ausbreitung von Feuchtigkeit im Falle einer Beschädigung des Mantels schützt, wird durch 2 Quellbänder gewährleistet
- PE-Aussenmantel mit erhöhter Abriebfestigkeit und schwacher Schrumpfungsrate
- Vernetzte PE-Isolation (XLPE) mit dielektrischer Festigkeit und schwachen dielektrischen Verluste
- Halogenfrei
Berechnungsgrundlagen für Strombelastbarkeit MS Kabel
Die Ströme sind Indikativ und gelten für normale Betriebsbedingungen.
- Belastungsgrad 24h, 100 % LF= 1.0
- Dauerbetrieb bei 90 °C
Verlegung im Rohr in der Erde
- Verlegetiefe : 1.0 m
- Bodentemperatur : 20 °C
- Spezifischer thermischer Widerstand des Bodens : 1.0 °C m/W
Verlegung im Freien
- Maximale Lufttemperatur : 30 °C
- Gegen direkte Sonneneinstrahlung schützen
Die Erdung des Metallschirms:
-
Entweder an einem Ende; in diesem Fall erhöht sich die dabei induzierte Spannung proportional zur Länge der Verbindung.
Achtung, je länger die Verbindung, desto höher die induzierte Überspannung. Dies kann einen Durchschlag zur Folge haben.
-
Oder an beiden Enden; der dadurch erzeugte Strom verursacht mehr oder weniger akzeptable Verluste.
Korrekturfaktor
Wenn sich die Betriebsbedingungen von den oben genannten unterscheiden, muss der zulässige Strom, unter Berücksichtigung aller Korrekturfaktoren, die für die anfallenden Installations- und Servicebedingungen gelten, korrigiert werden.
Die wichtigsten Faktoren sind:
-
Variable Eingangsspannung, Belastungsgrad 10h, 100% und 14h, 60% Nennstrom LF = 0.627
-
Betriebstemperatur
-
Umgebungstemperatur
-
Thermischer Widerstand des Bodens [°C * m / W]
-
Magnetische Kabelarmierung.
Unsere Ingenieure stehen Ihnen bei eventuellen Fragen gerne zur Verfügung.
