Nexans SIWO-KUL® B10 1.1 / 1.5 kV

Produkte

SIWO-KUL B10 1x2.5 1,1KV YE

Nexans ref. 10533990

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 2.5 mm²
  • Aussendurchmesser nominal: 5.1 mm
  • Leiterdurchmesser: 1.95 mm



SIWO-KUL B10 1x4.0 1,1KV YE

Nexans ref. 10533991

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 4 mm²
  • Aussendurchmesser nominal: 5.55 mm
  • Leiterdurchmesser: 2.4 mm



SIWO-KUL B10 1x6.0 1,1KV YE

Nexans ref. 10533992

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 6 mm²
  • Aussendurchmesser nominal: 6.0 mm
  • Leiterdurchmesser: 2.85 mm



SIWO-KUL B10 1x10 1,1KV YE

Nexans ref. 10533947

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 10 mm²
  • Aussendurchmesser nominal: 6.95 mm
  • Leiterdurchmesser: 3.8 mm



SIWO-KUL B10 1x16 1,1KV YE

Nexans ref. 10533949

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 16 mm²
  • Aussendurchmesser nominal: 8.9 mm
  • Leiterdurchmesser: 5.55 mm



SIWO-KUL B10 1x25 1,1KV YE

Nexans ref. 10148807

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 25 mm²
  • Aussendurchmesser nominal: 10.3 mm
  • Leiterdurchmesser: 7.1 mm



SIWO-KUL B10 1x35 1,1KV YE

Nexans ref. 10148824

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 35 mm²
  • Aussendurchmesser nominal: 11.6 mm
  • Leiterdurchmesser: 8.3 mm



SIWO-KUL B10 1x50 1,1KV YE

Nexans ref. 10148825

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 50 mm²
  • Aussendurchmesser nominal: 13.6 mm
  • Leiterdurchmesser: 10.0 mm



SIWO-KUL B10 1x70 1,1KV YE

Nexans ref. 10148826

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 70 mm²
  • Aussendurchmesser nominal: 15.5 mm
  • Leiterdurchmesser: 11.85 mm



SIWO-KUL B10 1x95 1,1KV YE

Nexans ref. 10148827

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 95 mm²
  • Aussendurchmesser nominal: 17.6 mm
  • Leiterdurchmesser: 13.6 mm



SIWO-KUL B10 1x120 1,1KV YE

Nexans ref. 10148828

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 120 mm²
  • Aussendurchmesser nominal: 19.6 mm
  • Leiterdurchmesser: 15.45 mm



SIWO-KUL B10 1x150 1,1KV YE

Nexans ref. 10533948

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 150 mm²
  • Aussendurchmesser nominal: 22.9 mm
  • Leiterdurchmesser: 17.6 mm



SIWO-KUL B10 1x185 1,1KV YE

Nexans ref. 10148830

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 185 mm²
  • Aussendurchmesser nominal: 24.3 mm
  • Leiterdurchmesser: 19.1 mm



SIWO-KUL B10 1x240 1,1KV YE

Nexans ref. 10148995

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 240 mm²
  • Aussendurchmesser nominal: 26.9 mm
  • Leiterdurchmesser: 21.8 mm



SIWO-KUL B10 1x300 1,1KV YE

Nexans ref. 10162914

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 300 mm²
  • Aussendurchmesser nominal: 30.6 mm
  • Leiterdurchmesser: 25.3 mm



SIWO-KUL B10 1x400 1,1KV YE

Nexans ref. 10501393

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 400 mm²
  • Aussendurchmesser nominal: 34.8 mm
  • Leiterdurchmesser: 28.8 mm



Beschreibung

Beschreibung

Normen

  • Produkt
    CSA C22.2 N° 210-05; EN 45545 - HL3; IEC 60228; UL 758
  • Installation
    IEC 60092
  • Tests
    IEC 60331; IEC 60332-1; IEC 60332-3-22; IEC 60332-3-24; IEC 60754-1; IEC 60754-2; IEC 61034

Anwendungen

  • Anschluss an rotierende Maschinen, wie Motoren oder Generatoren
  • Verdrahtung von Geräten wie Leitungsumwandler, Motorstartanlagen, Leistungsschranken, und Transformatoren
  • Geeignet für Windkraftanlagen, Schiffbau, Schienenfahrzeuge, Fotovoltaik, Energiespeichersysteme

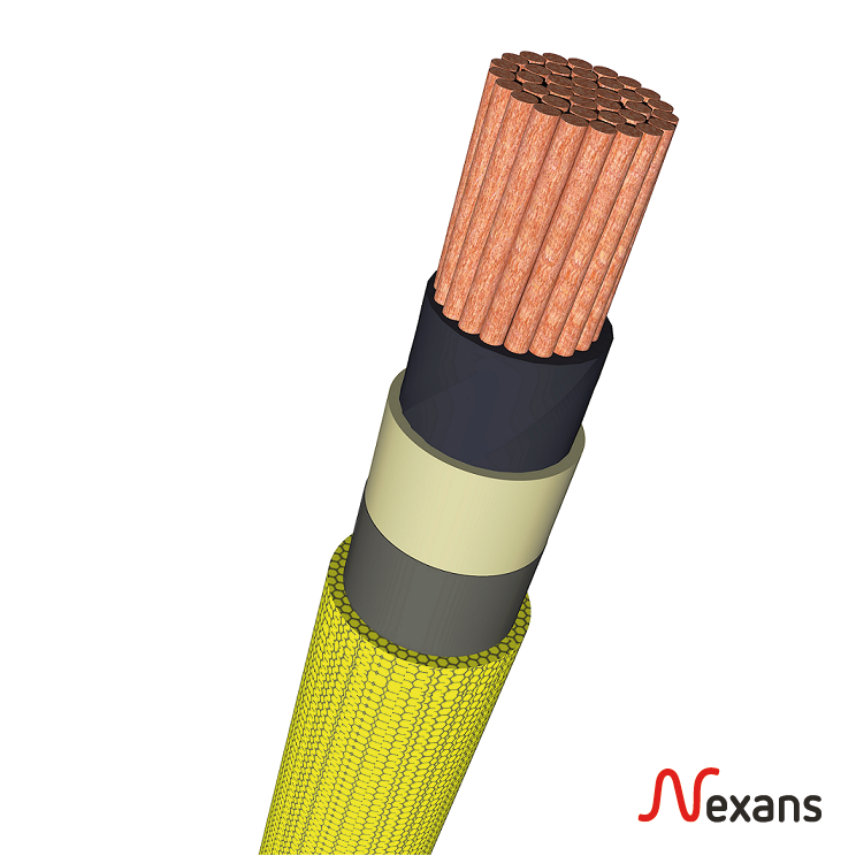

Konstruktion

  • Standardmässig flexible verzinnte Kupferleiter der IEC 60228 Klasse 5, andere Klassen und Varianten optional
  • Hochleistungsisolierung aus Silikonkautschuk
  • Mechanischer Schutz durch PUR-LACK beschichtetes Verstärkungsgeflecht für höchste Reibungsfestigkeit

Eigenschaften

  • Dauerbetriebstemperatur von -55°C bis +180°C
  • Beständigkeit gegen Temperaturschock, UV und Öl
  • Erhöhter Reibungswiderstand im Bereich der PUR-Beschichtung
  • Kompatibel mit VPI-Imprägnierharzen



  • Type approval certificate : Lloyds Register LR21139304TA
  • Type approval certificate : BV Marine & Offshore 09555/D0 BV, file : ACE 01/723/01
  • Certificate of compliance : UL758 AWM Style 3640, file : AVLV2.E45073
  • Certificate of compliance : CSA Standard C22.2 N°210-15, file : LL 36040 AWM

Eigenschaften

Eigenschaften

Konstruktionsmerkmale

Konstruktionsmerkmale

Aussenmantel
Synthetisches Garn-Geflecht
Halogenfrei
Ja
Leiterisolationsmaterial
Special Silicone
Leitermaterial
Verzinntes Kupfer

Elektrische Eigenschaften

Elektrische Eigenschaften

Betriebsspannung
1.1 kV
Prüfspannung
5 kV
Durchschlagsspannung
10 kV
Durchschlagsfeldstärke (kV/mm)
> 20

Anwendungsmerkmale

Anwendungsmerkmale

Max. Betriebstemperatur
180 °C
Min. Betriebstemperatur
-55 °C
Betriebstemperatur
-55 ... 180 °C
Feuerbeständig mit Isolationserhalt
IEC 60331
Feuerhemmend
IEC 60332-3
Flammwidrig
IEC 60332-1
Korrosivität der Rauchgase
IEC 60754-1; IEC 60754-2
Ozonbeständigkeit
Ja
Raucharm
IEC 61034
UV Beständigkeit
Ja
Ölbeständig
Ja
