Nexans SIWO-KUL® B10 6.6 / 7.2 kV

Produkte

SIWO-KUL B10 1X4.0 6,6/7,2KV GY

Nexans ref. 10148777

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 4 mm²
  • Aussendurchmesser nominal: 7.55 mm



SIWO-KUL B10 1X6.0 6,6/7,2KV GY

Nexans ref. 10148778

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 6 mm²
  • Aussendurchmesser nominal: 8.0 mm



SIWO-KUL B10 1X10 6,6/7,2KV GY

Nexans ref. 10148779

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 10 mm²
  • Aussendurchmesser nominal: 8.95 mm



SIWO-KUL B10 1X16 6,6/7,2KV GY

Nexans ref. 10148769

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 16 mm²
  • Aussendurchmesser nominal: 11.3 mm



SIWO-KUL B10 1X25 6,6/7,2KV GY

Nexans ref. 10148770

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 25 mm²
  • Aussendurchmesser nominal: 12.9 mm



SIWO-KUL B10 1X35 6,6/7,2KV GY

Nexans ref. 10148771

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 35 mm²
  • Aussendurchmesser nominal: 14.2 mm



SIWO-KUL B10 1X50 6,6/7,2KV GY

Nexans ref. 10148772

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 50 mm²
  • Aussendurchmesser nominal: 16.3 mm



SIWO-KUL B10 1X70 6,6/7,2KV GY

Nexans ref. 10148773

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 70 mm²
  • Aussendurchmesser nominal: 18.2 mm



SIWO-KUL B10 1X95 6,6/7,2KV GY

Nexans ref. 10148780

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 95 mm²
  • Aussendurchmesser nominal: 19.9 mm



SIWO-KUL B10 1X120 6,6/7,2KV GY

Nexans ref. 10148781

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 120 mm²
  • Aussendurchmesser nominal: 21.8 mm



SIWO-KUL B10 1X150 6,6/7,2KV GY

Nexans ref. 10148886

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 150 mm²
  • Aussendurchmesser nominal: 24.1 mm



SIWO-KUL B10 1X185 6,6/7,2KV GY

Nexans ref. 10148885

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 185 mm²
  • Aussendurchmesser nominal: 26.1 mm



SIWO-KUL B10 1X240 6,6/7,2KV GY

Nexans ref. 10148947

  • Verpackung: Schnittlänge (m)
  • Leiterquerschnitt: 240 mm²
  • Aussendurchmesser nominal: 28.3 mm



Beschreibung

Beschreibung

Normen

  • Produkt
    CSA C22.2 N° 210-05; EN 45545 - HL3; IEC 60228; UL 758
  • Installation
    IEC 60092
  • Tests
    IEC 60331; IEC 60332-1; IEC 60332-3-22; IEC 60332-3-24; IEC 60754-1; IEC 60754-2; IEC 61034

Anwendungen

  • Anschluss an rotierende Maschinen, wie Motoren oder Generatoren
  • Verdrahtung von Geräten wie Leitungsumwandler, Motorstartanlagen, Leistungsschranken, und Transformatoren
  • Geeignet für Windkraftanlagen, Schiffbau, Schienenfahrzeuge, Fotovoltaik, Energiespeichersysteme

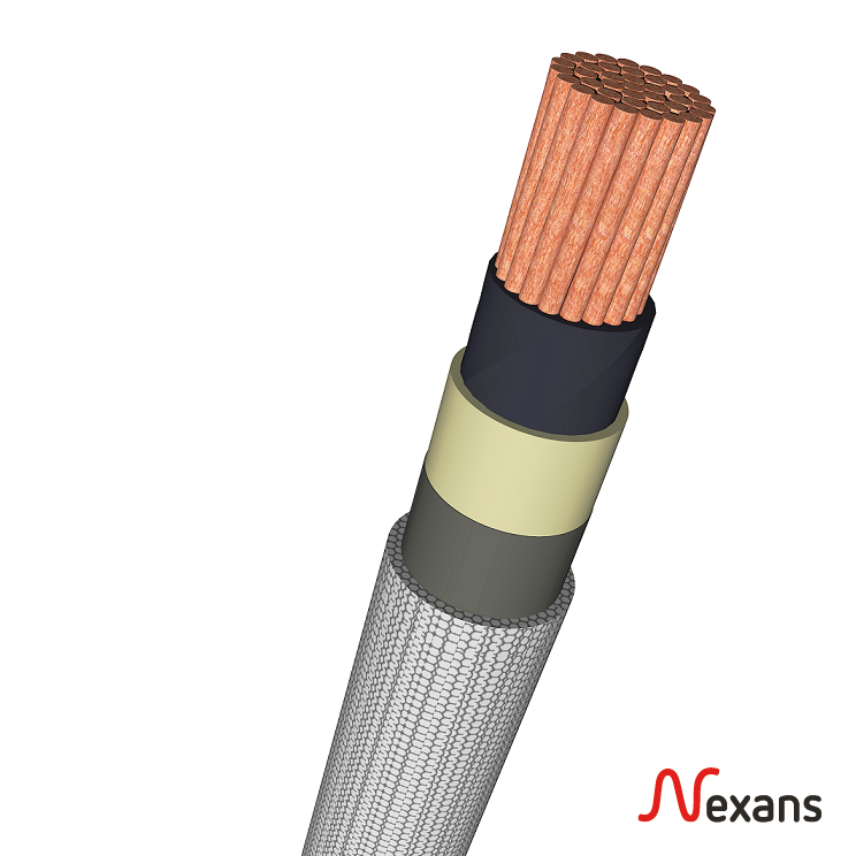

Konstruktion

  • Standardmässig flexible verzinnte Kupferleiter der IEC 60228 Klasse 5, andere Klassen und Varianten optional
  • Koextrudierte Halbleiterschicht
  • Hochleistungsisolierung aus Silikonkautschuk
  • Mechanischer Schutz durch PUR-LACK beschichtetes Verstärkungsgeflecht für höchste Reibungsfestigkeit

Eigenschaften

  • Dauerbetriebstemperatur von -55°C bis +180°C
  • Beständigkeit gegen Temperaturschock, UV und Öl
  • Erhöhter Reibungswiderstand im Bereich der PUR-Beschichtung
  • Kompatibel mit VPI-Imprägnierharzen
  • Koextrudierter Halbleiter reduziert Teilentladungen und erhöht die Lebensdauer von Kabeln



  • Type approval certificate : Lloyds Register LR21139304TA
  • Type approval certificate : BV Marine & Offshore 09555/D0 BV, file : ACE 01/723/01
  • Certificate of compliance : UL758 AWM Style 3642, file : AVLV2.E45073
  • Certificate of compliance : CSA Standard C22.2 N°210-15, file : LL 36040 AWM

Eigenschaften

Eigenschaften

Konstruktionsmerkmale

Konstruktionsmerkmale

Halogenfrei
Ja

Elektrische Eigenschaften

Elektrische Eigenschaften

Betriebsspannung
6.6 kV
Prüfspannung
20 kV
Durchschlagsspannung
30 kV

Anwendungsmerkmale

Anwendungsmerkmale

Betriebstemperatur
-55 ... 180 °C
Chemische Beständigkeit
Gut
Ölbeständig
Ja
Flammwidrig
IEC 60332-1
Feuerhemmend
IEC 60332-3
Feuerbeständig mit Isolationserhalt
IEC 60331
Korrosivität der Rauchgase
IEC 60754-1; IEC 60754-2
Raucharm
IEC 61034
Ozonbeständigkeit
Ja
UV Beständigkeit
Ja
