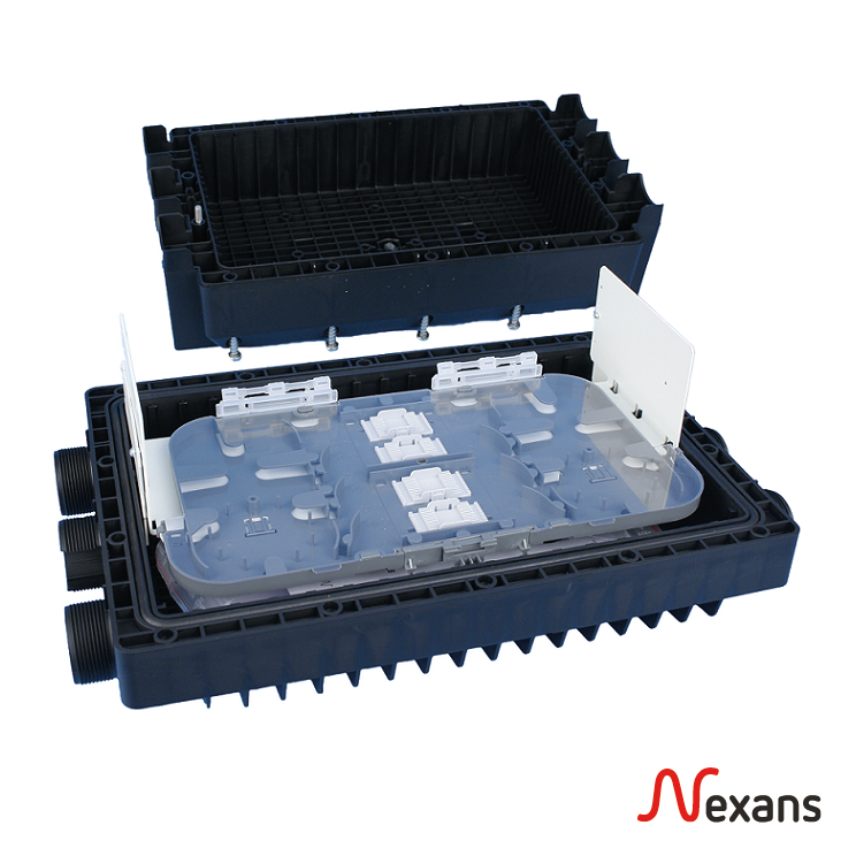

Spleissmuffe WTC 2
Beschreibung
Beschreibung
Bevorzugte Anwendungsbereiche
- Verbinden und Verzweigen von Kabeln mit grosser Kapazität
- Abzweigung von Fasern in Ähren
- Montage in einer Spleißkammer oder in einem Doppelboden
Kernpunkte
- 336 Faserspleissungen in 7 Spleissschutzkassetten
- Montage ohne Spezialwerkzeug
- Modulares System für skalierbare Netzwerke
- Einfaches Öffnen der Muffe
- 60mm Schrumpfspleißschutz und ANT
- Wasserdicht bis zu einem Druck von max. 0,5 bar
Konstruktionsbeschonderheiten
- Thermoplastische Muffe mit verschraubtem Deckel
- Einführung der Kabel durch Kabelverschraubungen mit mechanischer Klemmung.
- Einführung zum Durchstecken (Midspan) und Einführungen für 1, 2, 3, 5 oder 12 Kabel
- Verwaltung von 48 Glasfasern pro Kassette. (Biegeradius min. 38 mm)
- Befestigungshalterung muss separat bestellt werden
Merkmale
Abmessungen
- Länge 500 mm
- Breite 179 mm
- Höhe 262 mm
Anzahl der Spleisse 336
Eigenschaften für die Verwendung
- Wasserdicht IP 68, druckbeaufschlagbar
Lieferinformationen
Verbindungsmuffe geliefert mit:
- 1 Gehäuse mit Verschlusskappe
- 14 Schrauben zum Verschliessen der Haube aus Edelstahl
- 1 O-Ring zur Abdichtung des Gehäuses
- 1 Druckventil mit Verschlusskappe
- 1 Spleisskassette mit 4 Spleisshaltern für je 12 Spleisse
- 1 Tube Silikonfett 15ml
- Zugentlastung
- Set zur Abdichtung
- Installationsanleitung
