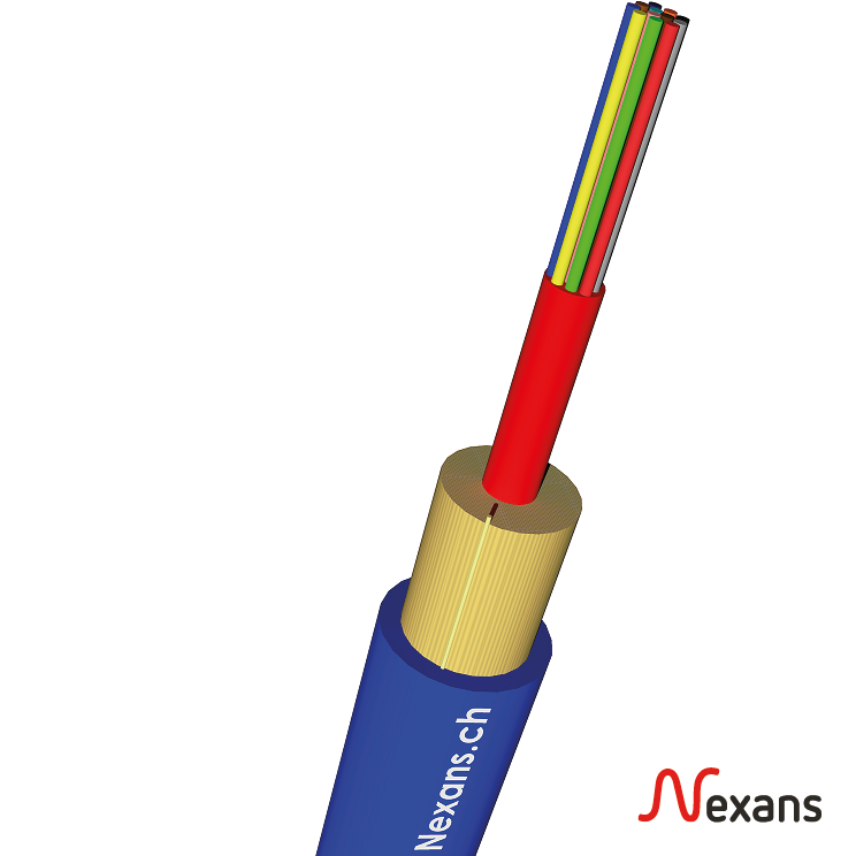

LE 24/T24 KDT/60 MINI G652-D
LE 24/T24 KDT/60 MINI G652-D
Metallfreies LWL-kabel für Telekomnetze. Bündeladeraufbau mit 24 Fasern
Mehr lesen- Nexans ref. : 10571657
Beschreibung
Beschreibung
Normen
-
ProduktIEC 60794
-
TestsIEC 60793
-
NationalSWISSCOM 6PHETOP_1069_00E
Bevorzugte Anwendungsbereiche
- FTTH Netze
- Verlegung vom Schacht bis zum Gebäude
Kernpunkte
- Sehr kompakter Aufbau
- Metallfreie Zugarmierung
- Längswasserdicht
- Mantelfarbe Blau
- Konstruktion gemäss Swisscom Pflichtenheft 6PHETOP _1069_00E_4
- Farbcode Swisscom
Anwendungen
- Einzug in Kunstoff-Rohranlagen
- Verlegung auf Kabelträger
- Einblastauglich
Konstruktion
- Zentralstützelement
- Verseilte Hohladern und Gelfüllung
- Quellbänder für Wasserdichtigkeit
- Metallfreie Zugelemente
- PE-Aussenmantel Metermarkierung
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Armierungsart
Aramid Garn
Aussenmantel
PE
LWL-Typ
SM (G.652D)
Abmessungen
Abmessungen
Anzahl Fasern
24
Anzahl der Bündel
1
Aussendurchmesser nominal
4.8 mm
Gewicht approximativ
20 kg/km
Mechanische Eigenschaften
Mechanische Eigenschaften
Maximale Zugkraft
60 daN
Druckfestigkeit (IEC 60794-1-E3)
100 N/cm
Anwendungsmerkmale
Anwendungsmerkmale
Installationstyp
Aussenkabel für Mikrorohr
Umgebungstemperatur bei Installation
-10 ... 40 °C
Betriebstemperatur
-30 ... 60 °C
Temperatur im Lager
-40 ... 70 °C
Biegefaktor bei Verlegung
20 (xD)
Biegefaktor nach Verlegung
15 (xD)
Ressourcen
Ressourcen
Dokumentation
More information on fibre selection
pdf — 90.8 kB
Leistungserklärung
- Leistungserklärung Nr (DoP) : 1000374-CHCD
- Datum der Zertifizierung : 01.03.23
- AVCP (Assessment and Verification of Constancy of Performance) : System 4
- Erklärte Leistung : Fca
