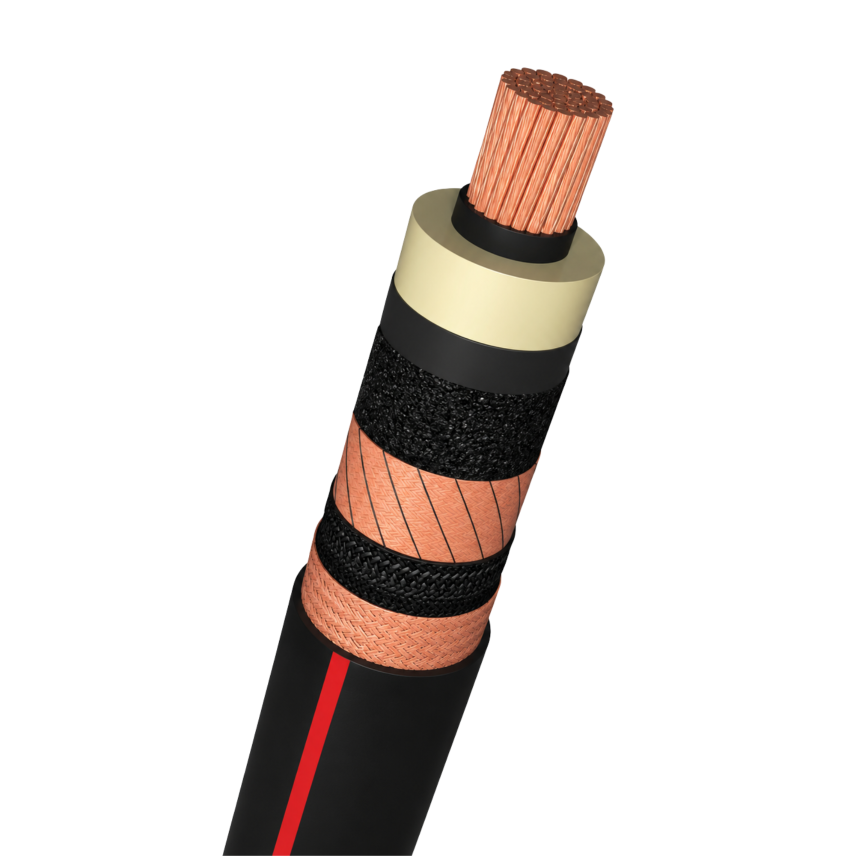

XLPE isolierte Hochspannungskabel Typ XDFCuCuT
XLPE isolierte Hochspannungskabel Typ XDFCuCuT
HS-Einleiterkabel mit XLPE Isolation und Schirm aus Kupfer-Flachdrähten, längs- und querwasserdicht.
Mehr lesenBeschreibung
Beschreibung
Normen
-
InternationalIEC 60840; IEC 62067
-
NationalASE
Anwendungen
- Unterirdische Verteilungsnetzen
- Rohrverlegung und Erdverlegung
- Verlegung/Montage in Unterstationen
Diese Produkte werden nach Ihren Spezifikationen gefertigt. Es sind deshalb keine Standardprodukte aufgelistet. Für weitere Informationen nehmen Sie bitte mit uns Kontakt auf.

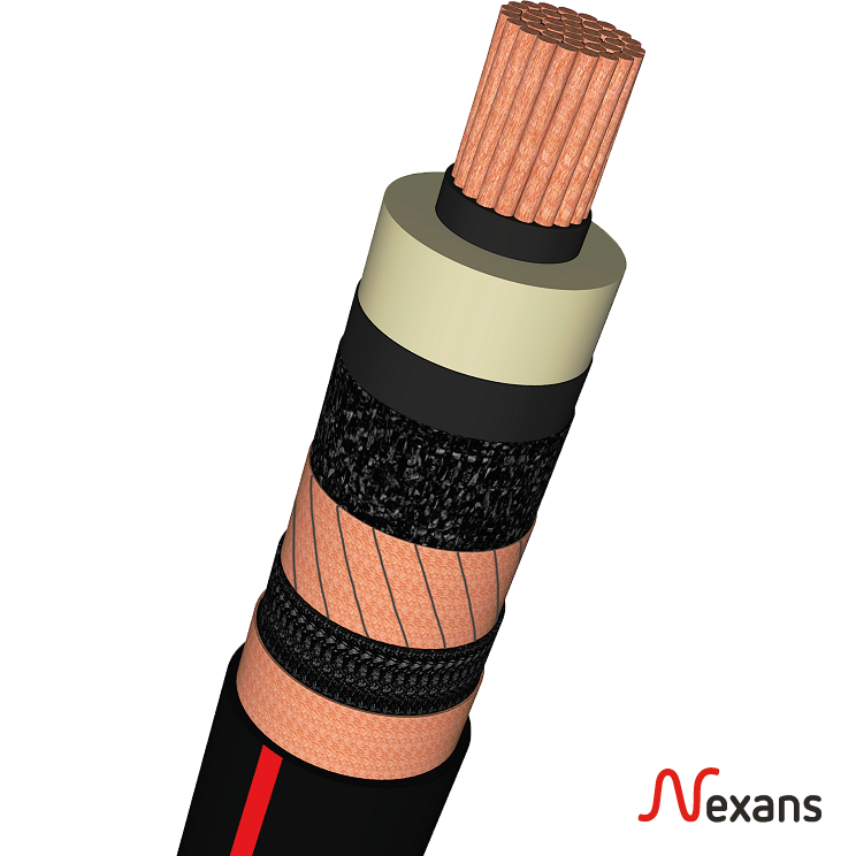

Konstruktion
- Kupferleiter oder Aluminiumleiter
- Vernetzte Innerer Halbleiter
- Vernetzte PE-Isolation (XLPE)
- Vernetzte Äusserer Halbleiter
- Halbleitendes Quellband
- Abschirmung
- Quellband
- Radiale Dichtheit (Kupfer oder Aluminium)
- HDPE-Außenmantel
Eigenschaften
- Längs und Querwasserdichtigkeit, die das Kabel gegen die Ausbreitung von Feuchtigkeit im Falle einer Beschädigung des Mantels schützt, wird durch 2 Quellbänder gewährleistet
- PE-Aussenmantel mit erhöhter Abriebfestigkeit und schwacher Schrumpfungsrate
- Vernetzte PE-Isolation (XLPE) mit dielektrischer Festigkeit und schwachen dielektrischen Verluste
- Halogenfrei
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Leitermaterial
Kupfer oder Aluminium
Material des inneren Halbleiters
XLPE
Leiterisolationsmaterial
XLPE (Cross-linked Polyethylene)
Material des äusseren Halbleiters
XLPE
Aussenmantel
PE-HD
Halogenfrei
Ja
Elektrische Eigenschaften
Elektrische Eigenschaften
Betriebsspannung, Bereich
45 ... 500 kV
Anwendungsmerkmale
Anwendungsmerkmale
Maximale Leitertemperatur
90 °C
Max. zul. Leitertemp. im Kurzschlussfall
250 °C
Radialwasserdichtigkeit
Ja
Einsatzbereich
Innen- und Ausseninstallationen, erdverlegt
